Электровакуумный Клапан (Для Опоры Двигателя) -- Проверка |
| 1. ПРОВЕРЬТЕ РАБОТУ ЭЛЕКТРОВАКУУМНОГО КЛАПАНА |

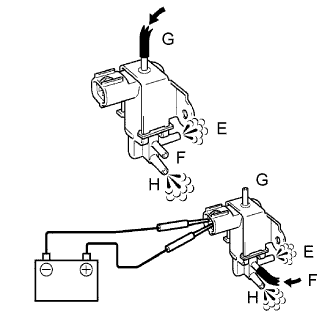

Проверьте работу электровакуумного клапана при подаче на его контакты положительного напряжения аккумуляторной батареи.
- Нормальное состояние:
Режим Заданные условия Напряжение аккумуляторной батареи не подается Воздух, поступающий из патрубка G, выходит через патрубки E и H. Напряжение аккумуляторной батареи подается Воздух, поступающий из патрубка F, выходит через патрубки E и H.
 |
| 2. ПРОВЕРЬТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН (СОПРОТИВЛЕНИЕ) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия 1 - 2 20°C (68°F) 19 - 21 Ом
