Электровакуумный Клапан (Для Опоры Двигателя) -- Установка |
| 1. УСТАНОВИТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН |

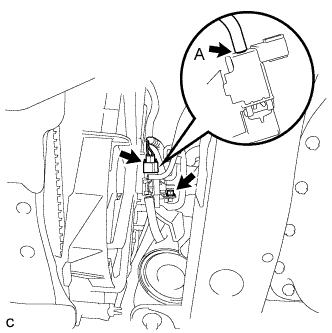

Подсоедините вакуумный шланг и разъем электровакуумного клапана.
 |
Установите электровакуумный клапан и закрепите его болтом.
- УКАЗАНИЕ:
- Шланг A: Большой шланг
- Момент затяжки:
- 4,0 N*m{41 kgf*cm, 35 in.*lbf}

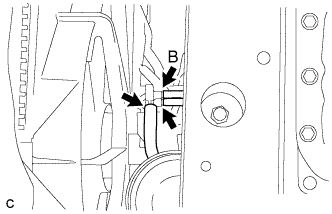

Подсоедините 2 вакуумных шланга к электровакуумному клапану.
- УКАЗАНИЕ:
- Шланг B: Глухой шланг (не используется для вентиляции, так как другой конец заткнут)
 |
Подсоедините шланг.
| 2. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРИМЕЧАНИЕ:
- После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).
| 3. УСТАНОВИТЕ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ |
| 4. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА |
| 5. УСТАНОВИТЕ ПРАВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ |
| 6. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА |
