Активная управляемая подвеска двигателя проверка без снятия с автомобиля. Camry ASV50

Проверьте работу.

1. Подсоедините портативный диагностический прибор к DLC3.


2. Запустите двигатель и включите портативный диагностический прибор.


3. Войдите в следующие меню: Powertrain / Engine / Active Test / Control the ACM Inhibit.



   Информация на дисплее прибора	Испытываемое устройство	Диапазон регулирования	Замечание по диагностике
   Control the ACM Inhibit	ACM	ON (ВКЛ) / OFF (ВЫКЛ)	Испытание возможно, когда двигатель работает на холостом ходу.

4. Проверьте, работает ли передняя подушка опоры двигателя в соответствии с командами диагностического прибора.


   Результат:

   Режим	Заданные условия
   Испытание "Control the ACM Inhibit" выключено (значение OFF (ВЫКЛ))	Двигатель не перемещается (подушка действует нормально).
   Испытание "Control the ACM Inhibit" включено (значение ON (ВКЛ))	Двигатель перемещается в соответствии с работой подушки.

   УКАЗАНИЕ:

   Во время испытания "Control the ACM Inhibit" (значение ON (ВКЛ) передняя подушка опоры двигателя в сборе приводится в действие многократно.

Проверьте, нет ли утечек вакуума.

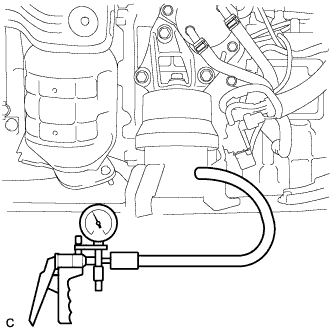

1. Отсоедините вакуумный шланг от передней подушки опоры двигателя в сборе.






2. С помощью вакуумного насоса создайте разрежение с давлением 80 кПа (600 мм рт. ст., 25 дюймов рт. ст.) и подождите в течение 1 минуты.


3. Убедитесь в отсутствии изменений в движении иглы портативного вакуумного насоса.


   OK:

   Разрежение поддерживается.


4. Проверьте, нет ли утечек, вызванных разрывом мембраны.


5. Подсоедините вакуумный шланг.
