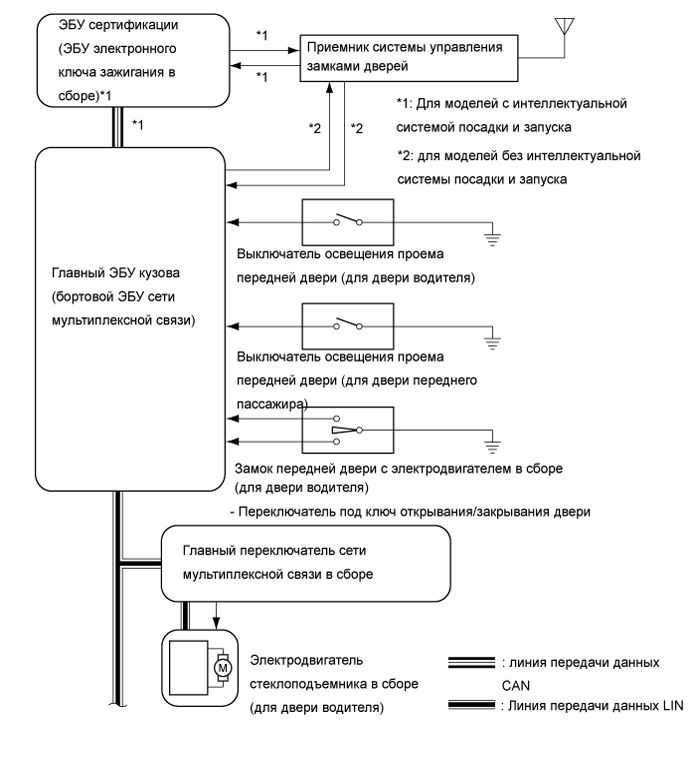

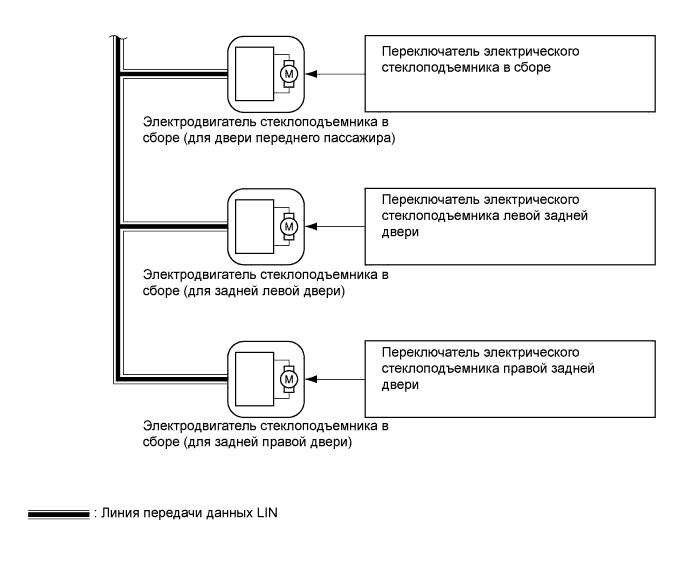

Система Управления Электрическими Стеклоподъемниками -- Схема Системы



Camry ASV50 GSV50 ACV51.Окна Стекла.Система Управления Электрическими Стеклоподъемниками.Система управления электрическими стеклоподъемниками схема системы


Camry ASV50 GSV50 ACV51.Окна Стекла.Система Управления Электрическими Стеклоподъемниками.Система управления электрическими стеклоподъемниками схема системы


Таблица обмена данными
Передающий ЭБУ
Принимающий ЭБУ
Сигнал
Метод передачи данных
Главный переключатель сети мультиплексной связи в сборе
Электродвигатель стеклоподъемника в сборе (для двери водителя)
Сигнал автоматического подъема/опускания электрического стеклоподъемника
LIN
  1. Электродвигатель стеклоподъемника в сборе (для двери переднего пассажира)
  2. Электродвигатель стеклоподъемника в сборе (для левой задней двери)
  3. Электродвигатель стеклоподъемника в сборе (для правой задней двери)
Сигнал дистанционного подъема/опускания электрического стеклоподъемника
LIN
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
  1. Электродвигатель стеклоподъемника в сборе (для двери водителя)
  2. Электродвигатель стеклоподъемника в сборе (для двери переднего пассажира)
  3. Электродвигатель стеклоподъемника в сборе (для левой задней двери)
  4. Электродвигатель стеклоподъемника в сборе (для правой задней двери)
Сигнал разрешения включения электрического стеклоподъемника
LIN
ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
Беспроводной сигнал БЛОКИРОВКИ/РАЗБЛОКИРОВКИ
CAN
  1. *: Для моделей с интеллектуальной системой посадки и запуска
