Датчик Массового Расхода Воздуха -- Проверка |
| 1. ПРОВЕРЬТЕ РАБОТУ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ |

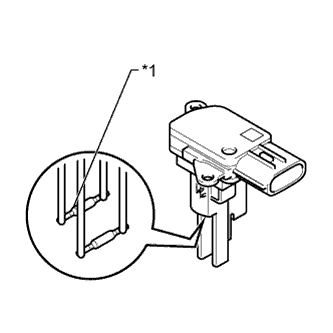

Осмотрите платиновый проволочный элемент (подогреватель) датчика массового расхода воздуха и убедитесь в отсутствии посторонних частиц, как показано на рисунке.
Обозначения на рисунке *1 Платиновая нагреваемая проволока (подогреватель) - OK:
- Посторонние частицы отсутствуют.
 |
Проверьте датчик температуры воздуха на впуске (встроенный в датчик массового расхода воздуха).
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия 1 (THA) - 2 (E2) -20°C (-4°F) 13,6 – 18,4 кОм 1 (THA) - 2 (E2) 20°C (68°F) 2,21 – 2,69 кОм 1 (THA) - 2 (E2) 60°C (140°F) 0,49 – 0,67 кОм

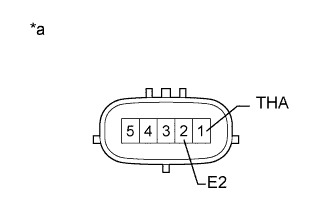

Если результат не отвечает требованиям, замените датчик массового расхода воздуха в сборе.Обозначения на рисунке *a Устройство с отсоединенным жгутом проводов
(Датчик массового расхода воздуха в сборе)
