Табличка Данных Изготовителя -- Установка

УКАЗАНИЕ:

Перед установкой табличек данных изготовителя или эмблемы разогревайте кузов автомобиля и таблички или эмблему с помощью нагревательной лампы.

Температура нагрева
Параметр / Устройство	Температура
Кузов автомобиля	40 - 60°C (104 - 140°F)
Табличка данных изготовителя или эмблема	20 - 30°C (68 - 86°F)

ПРИМЕЧАНИЕ:

Не допускайте чрезмерного нагрева кузова автомобиля, табличек данных изготовителя и эмблемы.

1. УСТАНОВИТЕ ЭМБЛЕМУ НА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

Очистите поверхность кузова автомобиля.
1. С помощью нагревательной лампы разогрейте поверхность кузова.
2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.
3. Удалите остатки клейкой ленты чистящим средством.

Очистите эмблему двери багажного отделения. (в случае повторного использования эмблемы двери багажного отделения)
1. С помощью нагревательной лампы разогрейте эмблему двери багажного отделения.
2. Снимите двухстороннюю клейкую ленту с эмблемы двери багажного отделения.
3. Удалите остатки клейкой ленты чистящим средством.
4. Наклейте новую двустороннюю клейкую ленту на эмблему двери багажного отделения.

Установите эмблему двери багажного отделения.
1. С помощью нагревательной лампы разогрейте кузов и эмблему двери багажного отделения.
2. Снимите прокладочную бумагу с эмблемы двери багажного отделения.
  УКАЗАНИЕ:
  После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

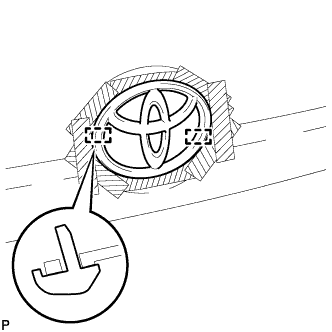

3. Вставьте 2 штыря и установите эмблему двери багажного отделения, как показано на рисунке.

2. УСТАНОВИТЕ ПАСПОРТНУЮ ТАБЛИЧКУ НА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ № 7

Очистите поверхность кузова автомобиля.
1. С помощью нагревательной лампы разогрейте поверхность кузова.
2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.
3. Удалите остатки клейкой ленты чистящим средством.

Установите табличку данных изготовителя № 7 на двери багажного отделения. (При повторном использовании таблички данных изготовителя № 7)
1. С помощью нагревательной лампы прогрейте табличку данных изготовителя № 7 на двери багажного отделения.
2. Снимите двухстороннюю клейкую ленту с таблички данных изготовителя № 7 на двери багажного отделения.
3. Удалите остатки клейкой ленты чистящим средством.
4. Наклейте новую двухстороннюю клейкую ленту на табличку данных изготовителя № 7 двери багажного отделения.

Установите табличку данных изготовителя № 7 на двери багажного отделения.
1. С помощью нагревательной лампы разогрейте кузов автомобиля и табличку данных изготовителя № 7 на двери багажного отделения.
2. Снимите прокладочную бумагу с таблички данных изготовителя № 7 на двери багажного отделения.
  УКАЗАНИЕ:
  После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

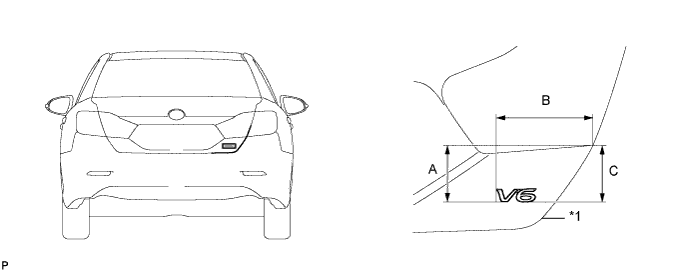

3. Закрепите табличку данных изготовителя № 7 на двери багажного отделения, как показано на рисунке.

  Обозначения на рисунке
  *1
  Контур панели двери багажного отделения
  -
  -
  Результаты измерений для справки:
  Участок
  Расстояние
  А
  34,2 мм (1,35 дюйма)
  B
  34,1 мм (1,34 дюйма)
  C
  276,6 мм (10,89 дюйма)

Обозначения на рисунке
*1	Контур панели двери багажного отделения	-	-

3. УСТАНОВИТЕ ПАСПОРТНУЮ ТАБЛИЧКУ НА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2

Очистите поверхность кузова автомобиля.
1. С помощью нагревательной лампы разогрейте поверхность кузова.
2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.
3. Удалите остатки клейкой ленты чистящим средством.

Установите табличку данных изготовителя № 2 на двери багажного отделения. (При повторном использовании таблички данных изготовителя № 2)
1. С помощью нагревательной лампы прогрейте табличку данных изготовителя № 2 на двери багажного отделения.
2. Снимите двухстороннюю клейкую ленту с таблички данных изготовителя № 2 на двери багажного отделения.
3. Удалите остатки клейкой ленты чистящим средством.
4. Наклейте новую двухстороннюю клейкую ленту на табличку данных изготовителя № 2 двери багажного отделения.

Установите табличку данных изготовителя № 2 на двери багажного отделения.
1. С помощью нагревательной лампы разогрейте кузов автомобиля и табличку данных изготовителя № 2 на двери багажного отделения.
2. Снимите прокладочную бумагу с таблички данных изготовителя № 2 на двери багажного отделения.
  УКАЗАНИЕ:
  После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

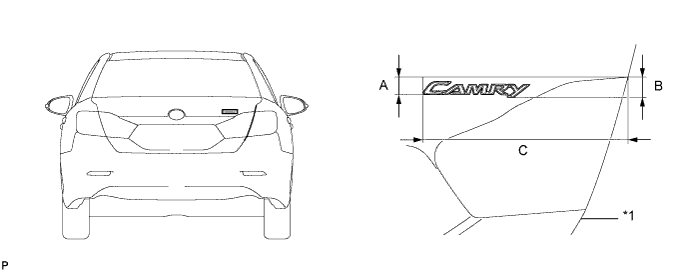

3. Закрепите табличку данных изготовителя № 2 на двери багажного отделения, как показано на рисунке.

  Обозначения на рисунке
  *1
  Контур панели двери багажного отделения
  -
  -
  Результаты измерений для справки:
  Участок
  Расстояние
  А
  31,1 мм (1,22 дюйма)
  B
  35,7 мм (1,41 дюйма)
  C
  308,3 мм (1,01 фута)

Обозначения на рисунке
*1	Контур панели двери багажного отделения	-	-

4. УСТАНОВИТЕ ТАБЛИЧКУ ДАННЫХ ИЗГОТОВИТЕЛЯ № 3 НА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

Очистите поверхность кузова автомобиля.
1. С помощью нагревательной лампы разогрейте поверхность кузова.
2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.
3. Удалите остатки клейкой ленты чистящим средством.

Установите табличку данных изготовителя № 3 на двери багажного отделения. (При повторном использовании таблички данных изготовителя № 3)
1. С помощью нагревательной лампы прогрейте табличку данных изготовителя № 3 на двери багажного отделения.
2. Снимите двухстороннюю клейкую ленту с таблички данных изготовителя № 3 на двери багажного отделения.
3. Удалите остатки клейкой ленты чистящим средством.
4. Наклейте новую двухстороннюю клейкую ленту на табличку данных изготовителя № 3 двери багажного отделения.

Установите табличку данных изготовителя № 3 на двери багажного отделения.
1. С помощью нагревательной лампы разогрейте кузов автомобиля и табличку данных изготовителя № 3 на двери багажного отделения.
2. Снимите прокладочную бумагу с таблички данных изготовителя № 3 на двери багажного отделения.
  УКАЗАНИЕ:
  После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

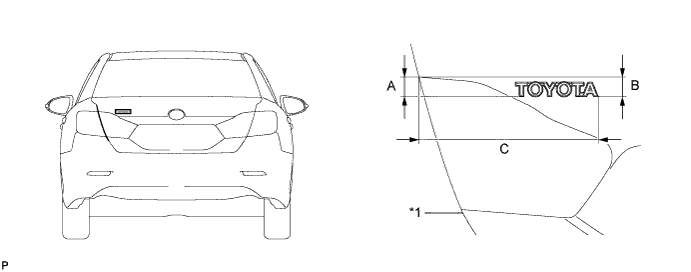

3. Закрепите табличку данных изготовителя № 3 на двери багажного отделения, как показано на рисунке.

  Обозначения на рисунке
  *1
  Контур панели двери багажного отделения
  -
  -
  Результаты измерений для справки:
  Участок
  Расстояние
  А
  82,3 мм (3,24 дюйма)
  B
  151,4 мм (5,96 дюйма)
  C
  82,3 мм (3,24 дюйма)
