  1. ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ

  1. РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ И ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

  1. ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ

Система Помощи При Парковке -- Контакты Эбу



ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ

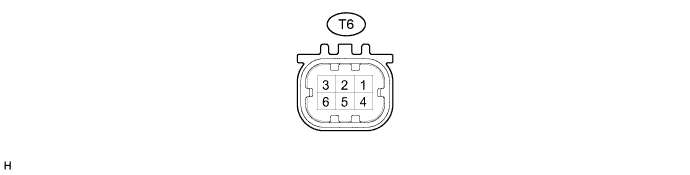

  1. Отсоедините разъем Т6 от задней телекамеры в сборе.


    Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Система помощи при парковке контакты эбу

  2. Измерьте напряжение на всех контактах разъема со стороны жгута проводов.

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    T6-6 (CB+) - масса
    		B - масса
    		Источник питания
    		Зажигание включено (IG)
    Рычаг переключения передач в положении R
    		5,5 - 7,05 В
    Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    T6-1 (CURT) - масса
    		BR - масса
    		Масса
    		Всегда
    		10 кОм или более
    Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  4. Подсоедините разъем Т6 к задней телекамере в сборе.

  5. Проверьте импульсы между всеми контактами разъема.

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    T6-3 (CV+) - T6-2 (CV-)
    		W-R
    		Видеосигнал
    		Зажигание включено (IG)
    Рычаг переключения передач в положении R
    Объектив камеры не закрыт, изображение выводится
    		Импульсы формируются
    (см. осциллограмму 1)
    Зажигание включено (IG)
    Рычаг переключения передач в положении R
    Объектив камеры закрыт, экран затемнен
    		Формирование импульсов:
    (см. осциллограмму 2)
    УКАЗАНИЕ:
    Задняя телекамера имеет водонепроницаемый разъем. Поэтому проверяйте форму сигнала на ЭБУ системы навигации с подсоединенным разъемом.
    Если результат проверки не отвечает требованиям, возможно, задняя телекамера неисправна.


    6. Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Система помощи при парковке контакты эбу

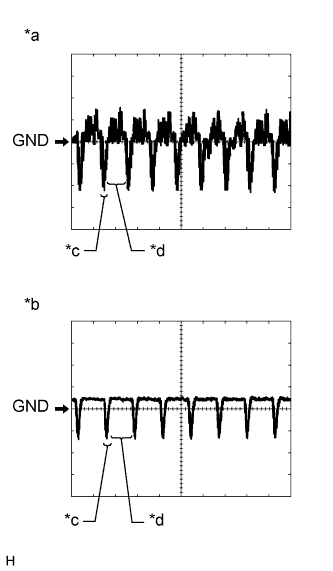

  6. Для справки (осциллограмма сигнала):

    УКАЗАНИЕ:
    Задняя телекамера имеет водонепроницаемый разъем. Поэтому проверяйте форму сигнала на ЭБУ системы навигации с подсоединенным разъемом.

    1. Осциллограмма 1 (объектив камеры не закрыт, изображение выводится)

      Позиция
      		Описание
      Номера контактов (обозначения)
      		T6-3 (CV+) - T6-2 (CV-)
      Настройки прибора
      		200 мВ/дел., 50 мкс/дел.
      Условие
      		Зажигание включено (IG), рычаг переключения передач в положении R
      УКАЗАНИЕ:
      Форма видеосигнала изменяется в соответствии с изображением, которое передает задняя телекамера.

    2. Осциллограмма 2 (объектив камеры закрыт, экран затемнен)

      Позиция
      		Описание
      Номера контактов (обозначения)
      		T6-3 (CV+) - T6-2 (CV-)
      Настройки прибора
      		200 мВ/дел., 50 мкс/дел.
      Условие
      		Зажигание включено (IG), рычаг переключения передач в положении R
      УКАЗАНИЕ:
      Форма видеосигнала изменяется в соответствии с изображением, которое передает задняя телекамера.
      Обозначения на рисунке
      *a
      		Осциллограмма 1 (объектив камеры не закрыт, изображение выводится)
      *b
      		Осциллограмма 2 (объектив камеры закрыт, экран затемнен)
      *c
      		Сигнал синхронизации
      *d
      		Сигнал видеоизображения

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ И ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Система помощи при парковке контакты эбу

  1. Измерьте напряжение и проверьте импульсы в соответствии со значениями, приведенными в таблице.

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    3C-9 - масса
    		W - масса
    		Вход выключателя освещения проема двери багажного отделения
    		Дверь багажного отделения открыта
    		Менее 1 В
    Дверь багажного отделения закрыта
    		11-14 В
    Если результат проверки не отвечает требованиям, главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) или распределительный блок панели приборов может быть неисправен.

ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (Нажмите здесь)
