Блок цилиндров замена. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Механическая Часть Двигателя 2Gr-Fe. Camry ASV50 GSV50 ACV51

  1. ЗАМЕНИТЕ СТОПОРНЫЙ ШТИФТ

  2. ЗАМЕНИТЕ РЕЗЬБОВЫЕ ШПИЛЬКИ

Блок Цилиндров -- Замена



1. ЗАМЕНИТЕ СТОПОРНЫЙ ШТИФТ

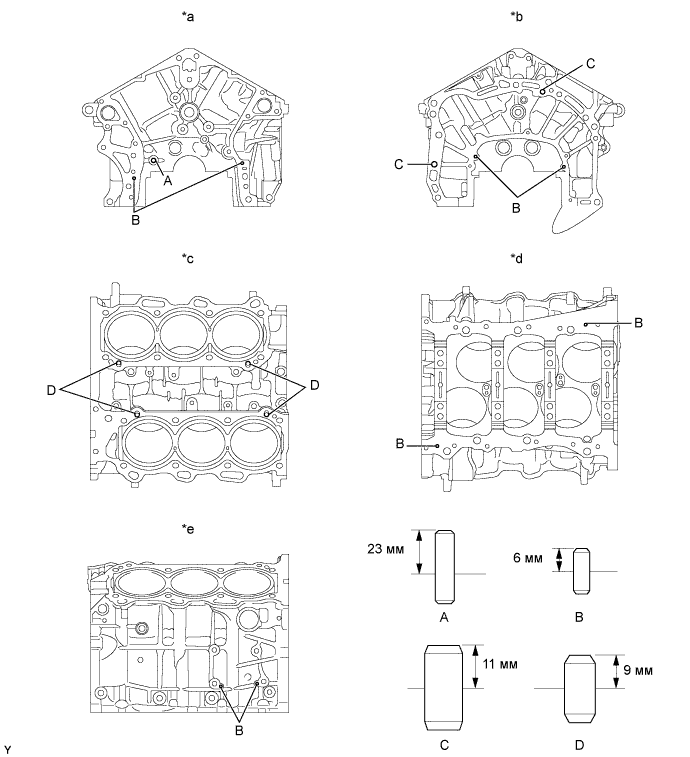

  1. Пластмассовым молотком запрессуйте новые направляющие штифты в блок цилиндров.


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 2Gr-Fe.Двигатель.Блок цилиндров замена


    Обозначения на рисунке
    *a
    		Передний блок цилиндров
    		*b
    		Задний блок цилиндров
    *c
    		Верхний блок цилиндров
    		*d
    		Нижний блок цилиндров
    *e
    		Со стороны правого блока цилиндров
    		-
    		-
    Номинальная высота выступания:
    Параметр / Устройство
    		Выступ
    Штифт A
    		23 мм (0,906 дюйма)
    Штифт B
    		6 мм (0,236 дюйма)
    Штифт C
    		11 мм (0,433 дюйма)
    Штифт D
    		9 мм (0,354 дюйма)


2. ЗАМЕНИТЕ РЕЗЬБОВЫЕ ШПИЛЬКИ

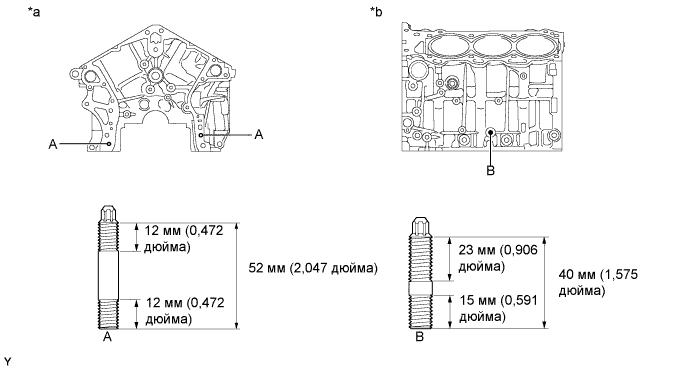

  1. С помощью торцевого ключа "torx" Е8 и E10 вверните резьбовые шпильки.


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 2Gr-Fe.Двигатель.Блок цилиндров замена


    Обозначения на рисунке
    *a
    		Передний блок цилиндров
    		*b
    		Со стороны левого блока цилиндров
    Момент затяжки:
    Болт A:
    10 N*m{102 kgf*cm, 7 ft.*lbf}
    Болт B:
    17 N*m{173 kgf*cm, 13 ft.*lbf}
