Электродвигатель стеклоомывателя установка. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Стеклоочистители Стеклоомыватели. Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И НАСОС СТЕКЛООМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ

  2. ДОБАВЬТЕ ЖИДКОСТЬ ДЛЯ СТЕКЛООМЫВАТЕЛЯ

  3. УСТАНОВИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК

  4. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

  5. УСТАНОВИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО

Электродвигатель Стеклоомывателя -- Установка



1. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И НАСОС СТЕКЛООМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ

  1. Установите насос и электродвигатель насоса стеклоомывателя ветрового стекла в сборе.



    Camry ASV50 GSV50 ACV51

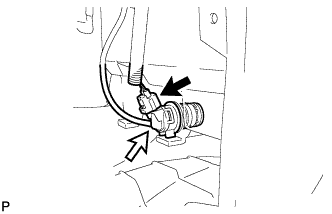

  1. Подсоедините разъем.

  1. Подсоедините шланг стеклоомывателя.



2. ДОБАВЬТЕ ЖИДКОСТЬ ДЛЯ СТЕКЛООМЫВАТЕЛЯ

  1. Добавьте жидкость для стеклоомывателя в бачок омывателя.



3. УСТАНОВИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК

  1. Установите правый передний подкрылок и закрепите его 4 фиксаторами и 5 винтами.

  1. Установите 2 новые втулки.



    Camry ASV50 GSV50 ACV51.Стеклоочистители Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Электродвигатель стеклоомывателя установка

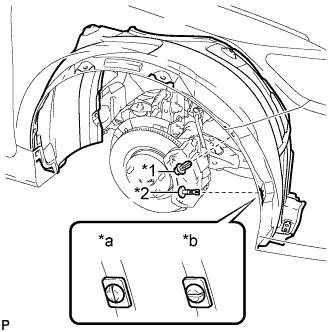

  1. Установите фиксатор штифта, как показано на рисунке.

    Обозначения на рисунке
    *1
    		Фиксатор
    *2
    		Фиксатор пальца
    *a
    		Правильно
    *b
    		Неправильно
    ПРИМЕЧАНИЕ:
    Вставьте фиксатор штифта так, чтобы его прорезь располагалась вертикально. Не поворачивайте фиксатор после установки. После установки убедитесь, что прорезь фиксатора расположена вертикально.

  1. Установите фиксатор.



4. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

  1. Установите накладку удлинителя отверстия правого переднего колеса и закрепите ее 3 винтами.



5. УСТАНОВИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО
Момент затяжки:
103 N*m{1049 kgf*cm, 76 ft.*lbf}
