Задний бампер снятие. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Наружные Панели Наружная Отделка. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ЛЕВУЮ ПЛАСТИНУ ЗАДНЕГО БАМПЕРА

  2. СНИМИТЕ ПРАВУЮ ПЛАСТИНУ ЗАДНЕГО БАМПЕРА

  3. СНИМИТЕ ЗАДНИЙ БАМПЕР В СБОРЕ

Задний Бампер -- Снятие



1. СНИМИТЕ ЛЕВУЮ ПЛАСТИНУ ЗАДНЕГО БАМПЕРА


    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Задний бампер снятие

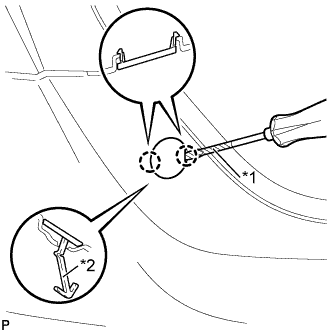

  1. Используя отвертку с обернутым изолентой концом, отцепите 2 захвата.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента
    *2
    		Крюк

  1. Освободите крепление и снимите левую пластину заднего бампера.



2. СНИМИТЕ ПРАВУЮ ПЛАСТИНУ ЗАДНЕГО БАМПЕРА
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны.


3. СНИМИТЕ ЗАДНИЙ БАМПЕР В СБОРЕ


    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Задний бампер снятие

  1. Наклейте вокруг заднего бампера в сборе защитную клейкую ленту.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента


    Camry ASV50 GSV50 ACV51

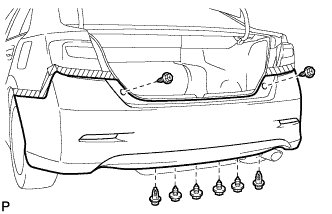

  1. С помощью съемника фиксаторов освободите 2 фиксатора.

  1. Выверните 6 винтов.



    Camry ASV50 GSV50 ACV51

  1. Выверните 2 винта.

    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


    Camry ASV50 GSV50 ACV51

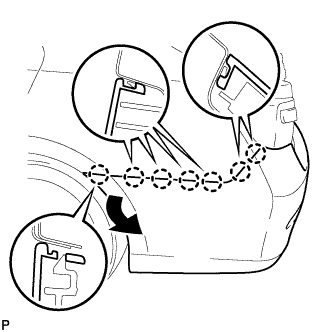

  1. Освободите 7 захвата, как показано на рисунке.

    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


    Camry ASV50 GSV50 ACV51

  1. Освободите 6 захвата, как показано на рисунке.

  1. Для моделей с сенсорной системой помощи при парковке TOYOTA:

    1. Отсоедините разъем.

  1. Снимите задний бампер в сборе.
