Задний бампер установка. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Наружные Панели Наружная Отделка. Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ ЗАДНИЙ БАМПЕР В СБОРЕ

  2. УСТАНОВИТЕ ЛЕВУЮ ПЛАСТИНУ ЗАДНЕГО БАМПЕРА

  3. УСТАНОВИТЕ ПРАВУЮ ПЛАСТИНУ ЗАДНЕГО БАМПЕРА

Задний Бампер -- Установка



1. УСТАНОВИТЕ ЗАДНИЙ БАМПЕР В СБОРЕ

  1. Для моделей с сенсорной системой помощи при парковке TOYOTA:

    1. Подсоедините разъем.



    Camry ASV50 GSV50 ACV51

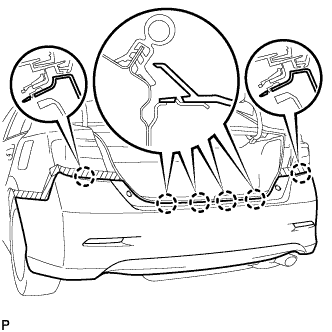

  1. Введите в зацепление 6 захватов.



    Camry ASV50 GSV50 ACV51

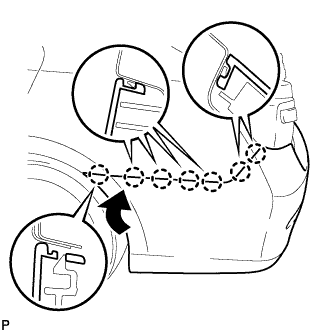

  1. Установите задний бампер в сборе, как показано на рисунке, и введите в зацепление 7 захвата.

    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


    Camry ASV50 GSV50 ACV51

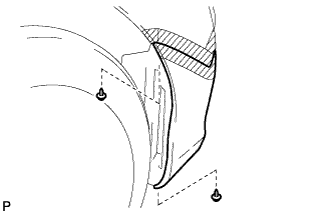

  1. Заверните 2 винта.

    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.

  1. Заверните 6 винтов.

  1. Установите 2 фиксатора.



2. УСТАНОВИТЕ ЛЕВУЮ ПЛАСТИНУ ЗАДНЕГО БАМПЕРА


    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Задний бампер установка

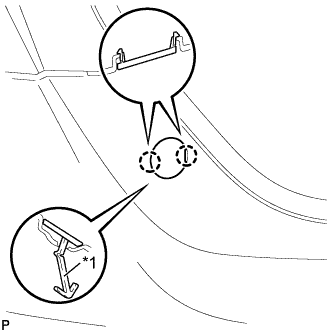

  1. Введите в зацепление крепление.

    Обозначения на рисунке
    *1
    		Крюк

  1. Установите левый элемент заднего бампера и введите в зацепление 2 захвата.



3. УСТАНОВИТЕ ПРАВУЮ ПЛАСТИНУ ЗАДНЕГО БАМПЕРА
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны.
