Передний бампер снятие. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Наружные Панели Наружная Отделка. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

  2. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ

Передний Бампер -- Снятие



1. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА


    Camry ASV50 GSV50 ACV51

  1. Снимите 9 фиксаторов и сальник впускного воздухопровода холодного воздуха.



2. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ


    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Передний бампер снятие

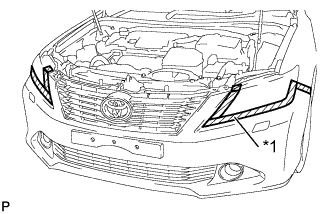

  1. Наклейте вокруг переднего бампера в сборе защитную клейкую ленту.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента
    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Передний бампер снятие

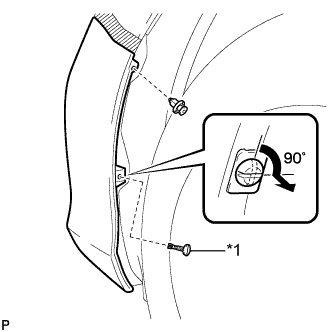

  1. С помощью отвертки поверните палец на 90 градусов и снимите фиксатор штифтов.

    Обозначения на рисунке
    *1
    		Фиксатор пальца
    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.

  1. Снимите фиксатор.

    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


    Camry ASV50 GSV50 ACV51

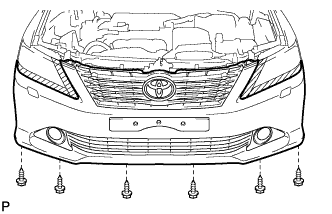

  1. Выверните 6 винтов.



    Camry ASV50 GSV50 ACV51

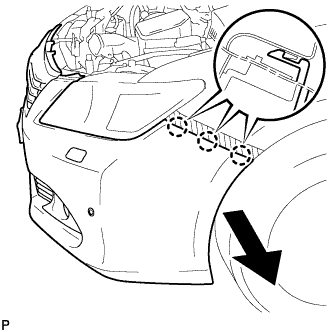

  1. Освободите 3 захвата.

    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.

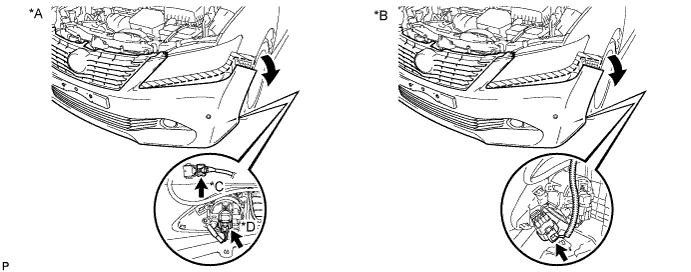

  1. Оттяните назад край переднего бампера, как показано на рисунке, и отсоедините все разъемы.


    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Передний бампер снятие


    Обозначения на рисунке
    *A
    		Кроме моделей производства TMC
    		*B
    		Для моделей производства TMC
    *C
    		для моделей с сенсорной системой помощи при парковке TOYOTA
    		*D
    		Для моделей с противотуманными фарами
    ПРИМЕЧАНИЕ:
    Не прилагайте чрезмерного усилия при отделении переднего бампера.
    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 винта.

  1. С помощью съемника фиксаторов освободите 3 фиксатора.



  1. Для моделей с системой очистителей фар:



      Camry ASV50 GSV50 ACV51

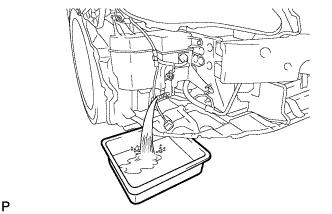

    1. Отсоедините шланг очистителя фар и слейте жидкость стеклоомывателя.

      УКАЗАНИЕ:
      Используйте резервуар для сбора омывающей жидкости.

  1. Снимите передний бампер в сборе.
