Передний Бампер -- Установка |
| 1. УСТАНОВИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ |
Для моделей с системой очистителей фар:
Подсоедините шланг очистителя фар.
Установите передний бампер в сборе на место и вставьте 3 фиксатора.
Заверните 2 винта.
Оттяните назад край переднего бампера и подсоедините все разъемы.
- ПРИМЕЧАНИЕ:
- Не прилагайте чрезмерного усилия при отделении переднего бампера.
- УКАЗАНИЕ:
- Порядок выполнения работ одинаков для правой и левой стороны.

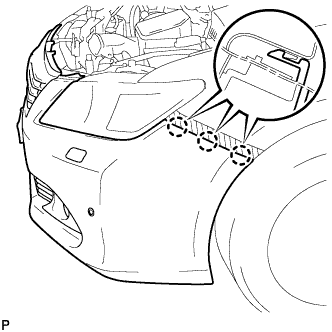

Закрепите 3 скобы и установите передний бампер
- УКАЗАНИЕ:
- Порядок выполнения работ одинаков для правой и левой стороны.
 |
Заверните 6 винтов.

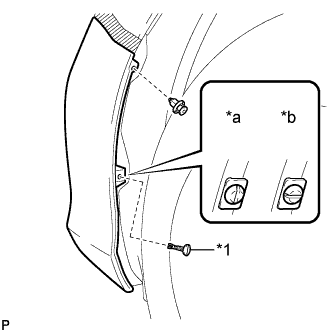

Установите фиксатор штифта, как показано на рисунке.
Обозначения на рисунке *1 Фиксатор пальца *a Правильно *b Неправильно - ПРИМЕЧАНИЕ:
- Вставьте фиксатор штифта так, чтобы его прорезь располагалась вертикально. Не поворачивайте фиксатор после установки. После установки убедитесь, что прорезь фиксатора расположена вертикально.
- УКАЗАНИЕ:
- Порядок выполнения работ одинаков для правой и левой стороны.
 |
Установите фиксатор.
- УКАЗАНИЕ:
- Порядок выполнения работ одинаков для правой и левой стороны.
| 2. УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА |
Установите сальник впускного воздухопровода холодного воздуха и закрепите его 9 фиксаторами.
| 3. ДОБАВЬТЕ ЖИДКОСТЬ ДЛЯ СТЕКЛООМЫВАТЕЛЯ (для моделей с системой очистителей фар) |
Добавьте жидкость для стеклоомывателя в бачок омывателя.
| 4. ОТРЕГУЛИРУЙТЕ ПРОТИВОТУМАННЫЕ ФАРЫ В СБОРЕ (для моделей с противотуманными фарами) |
