Переднее сиденье в сборе (с электроприводом) повторная сборка. Camry ASV50

Установите пружину спинки раздельного переднего сиденья в сборе и введите в зацепление 4 направляющих.

Заверните 4 болта.

Момент затяжки:

42 N*m{428 kgf*cm, 31 ft.*lbf}

Подсоедините разъемы и введите в зацепление зажимы жгута проводов, чтобы закрепить жгут проводов сиденья № 2.

Подсоедините разъемы и введите в зацепление зажимы жгута проводов, чтобы закрепить жгут проводов сиденья.

Установите блок управления подогревателем сиденья в сборе и введите в зацепление 2 захвата.

Подсоедините разъем.

Введите в зацепление 3 захвата, чтобы установить краевое укрепление подушки левого переднего сиденья.

Заверните винт.

Введите в зацепление 3 захвата, чтобы установить краевое укрепление подушки правого переднего сиденья.

Вверните винт.

Введите в зацепление 3 захвата, чтобы установить краевое укрепление подушки левого переднего сиденья.

Заверните винт.

Введите в зацепление 3 захвата, чтобы установить краевое укрепление подушки правого переднего сиденья.

Заверните винт.

Установите левую внутреннюю крышку регулятора наклона и введите в зацепление 2 направляющих.

Установите правую внутреннюю крышку регулятора наклона и введите в зацепление 2 направляющих.

Установите левый нижний защитный щиток подушки переднего сиденья и закрепите его фиксатором.

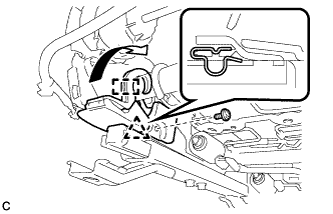

Введите в зацепление крепление, как показано на рисунке.

Заверните винт.

Установите правый нижний защитный щиток подушки переднего сиденья и закрепите его фиксатором.

Введите в зацепление крепление, как показано на рисунке.

Вверните винт.

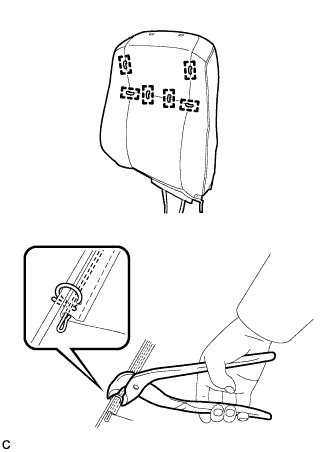

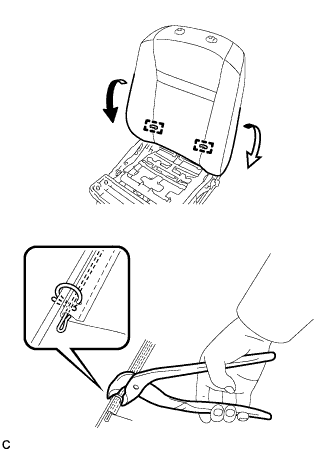

Установите обивку спинки раздельного переднего сиденья на подушку спинки раздельного переднего сиденья и закрепите ее 6 новыми витковыми пружинами, используя щипцы для витковых пружин.

ПРИМЕЧАНИЕ:

1. Старайтесь не повредить обивку спинки раздельного переднего сиденья.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


Установите подушку безопасности переднего сиденья в сборе и закрепите ее 2 новыми гайками.

Момент затяжки:

5,5 N*m{56 kgf*cm, 49 in.*lbf}

Введите в зацепление 2 зажима.

Предварительно закрепите обивку спинки раздельного переднего сиденья вместе с подушкой.

Введите в зацепление 4 захвата и установите 2 держателя подголовника заднего сиденья.

Закрепите 2 кронштейна гайкой.

Момент затяжки:

5,5 N*m{56 kgf*cm, 49 in.*lbf}

ПРЕДОСТЕРЕЖЕНИЕ:

1. На автомобилях с подушками безопасности передних сидений в сборе обивка спинки раздельного переднего сиденья должна закрепляться особенно надежно. Иначе подушка безопасности передних сидений в сборе может не развернуться надлежащим образом.

2. После установки гайки убедитесь в том, что ремень не перекручен.

3. Закрепляйте держатель надежно.


Разверните обивку спинки раздельного переднего сиденья.

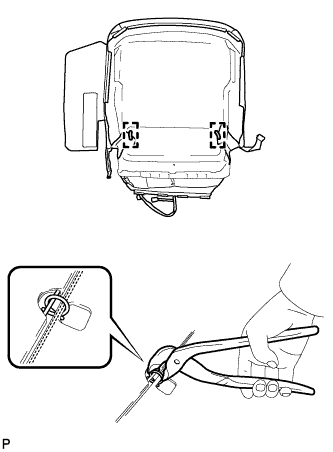

С помощью щипцов для витковых пружин установите 2 новых витковых пружины.

ПРИМЕЧАНИЕ:

1. Старайтесь не повредить обивку спинки раздельного переднего сиденья.

2. При установке витковых пружин постарайтесь минимизировать образование складок.

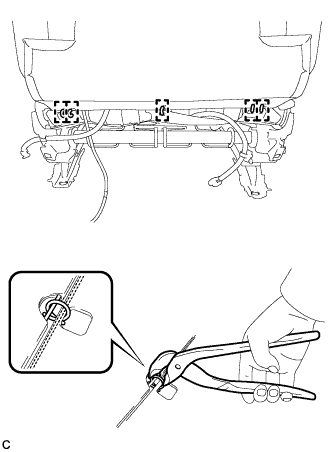

С помощью щипцов для витковых пружин установите 3 новые витковые пружины.

ПРИМЕЧАНИЕ:

При установке витковых пружин постарайтесь минимизировать образование складок.

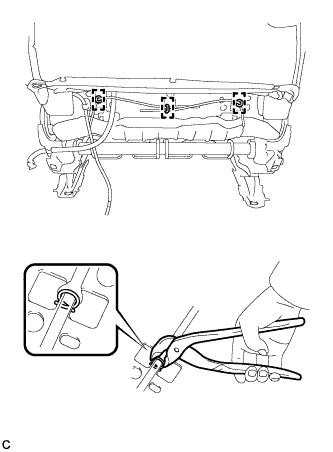

С помощью щипцов для витковых пружин установите 5 новых витковых пружин.

ПРИМЕЧАНИЕ:

1. Старайтесь не повредить обивку спинки раздельного переднего сиденья.

2. При установке витковых пружин постарайтесь минимизировать образование складок.

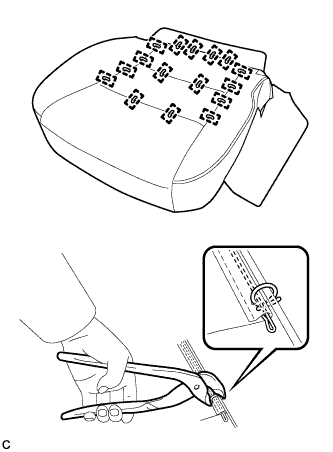

Установите обивку подушки раздельного переднего сиденья на подушку раздельного переднего сиденья и закрепите ее 16 новыми витковыми пружинами, используя щипцы для витковых пружин.

ПРИМЕЧАНИЕ:

1. Старайтесь не повредить обивку подушки раздельного переднего сиденья.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


С помощью съемника витковых пружин наденьте 2 новые витковые пружины.

ПРИМЕЧАНИЕ:

1. Старайтесь не повредить обивку подушки раздельного переднего сиденья.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


Предварительно закрепите обивку подушки раздельного переднего сиденья вместе с подушкой.

Введите в зацепление все крепления.

Для моделей с системой подогрева сидений:

1. Установите жгут проводов подогревателя сиденья и закрепите его 2 зажимами.


2. Подсоедините разъем.


3. Введите зажим в зацепление.


4. Подсоедините разъем.


Установите жгут проводов подушки безопасности передних сидений в сборе и введите в зацепление захват и 3 зажима.

Введите в зацепление крепление, чтобы закрепить жгут проводов подушки безопасности передних сидений в сборе.

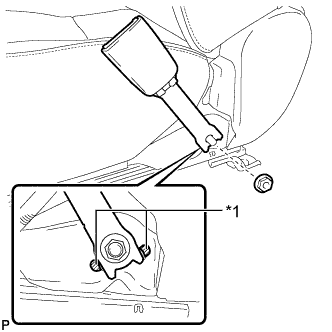

Установите замок ремня безопасности переднего сиденья в сборе и закрепите его гайкой.

Момент затяжки:

42 N*m{428 kgf*cm, 31 ft.*lbf}

ПРИМЕЧАНИЕ:

Не допускайте того, чтобы крепление замка ремня безопасности переднего сиденья накладывалось на выступающую часть регулятора переднего сиденья.

Введите зажим в зацепление.

Введите в зацепление все зажимы под передним сиденьем.

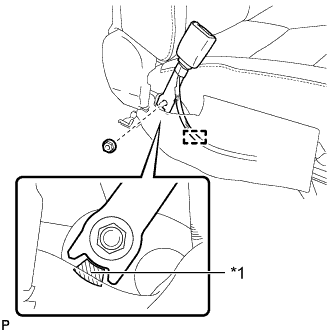

Установите замок ремня безопасности переднего сиденья в сборе и закрепите его гайкой.

Момент затяжки:

42 N*m{428 kgf*cm, 31 ft.*lbf}

ПРИМЕЧАНИЕ:

Не допускайте того, чтобы крепление замка ремня безопасности переднего сиденья накладывалось на выступающую часть регулятора переднего сиденья.

Введите в зацепление 5 захватов и 6 направляющих, чтобы установить внутренний защитный щиток подушки переднего сиденья.

Введите в зацепление 5 захватов и 7 направляющих, чтобы установить внутренний защитный щиток подушки переднего сиденья.

Установите переключатель электропривода опоры поясницы переднего сиденья на защитный щиток подушки переднего сиденья и закрепите 4 захватами.

Установите переключатель электропривода переднего сиденья на защитный щиток подушки переднего сиденья и закрепите его 3 винтами.

Подсоедините разъем переключателя электропривода опоры поясницы переднего сиденья.

Подсоедините разъем переключателя электропривода переднего сиденья.

Сцепите 2 зажима жгута проводов.

Установите жгут проводов на крышку жгута проводов.

Закройте крышку жгута проводов и закрепите 2 захватами.

Введите в зацепление 4 захвата, 7 направляющих и фиксатор, чтобы установить защитный щиток подушки переднего сиденья.

Подсоедините разъем переключателя электропривода переднего сиденья.

Сцепите 2 зажима жгута проводов.

Установите жгут проводов на крышку жгута проводов.

Закройте крышку жгута проводов и закрепите 3 захватами.

Введите в зацепление 4 захвата, 8 направляющих и фиксатор, чтобы установить защитный щиток подушки переднего сиденья.

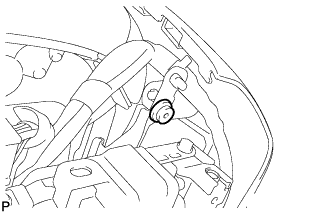

Установите фиксатор.

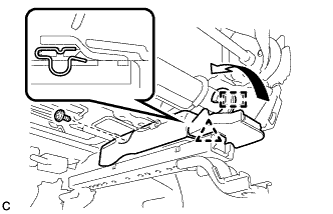

Установите внутренний защитный щиток подушки переднего сиденья № 1 и введите в зацепление 3 захвата и 3 направляющих, как показано на рисунке.

Установите внутренний защитный щиток подушки переднего сиденья № 1 на фиксатор и закрепите его 2 захватами, как показано на рисунке.

Вверните винт.

Подсоедините резиновую ленту обивки спинки раздельного переднего сиденья.

Введите в зацепление 4 захвата и установите ручку переключателя электропривода наклона сиденья.

Введите в зацепление 4 захвата и установите ручку переключателя электропривода продольного перемещения сиденья и перемещения по вертикали.

Установите 2 заглушки регулятора положения сиденья.
