Переднее сиденье в сборе (с электроприводом) разборка. Camry ASV50

Снимите 2 заглушки регулятора положения сиденья.

С помощью съемника молдингов освободите 4 захвата и снимите ручку переключателя электропривода перемещения сиденья по направляющим и по вертикали.

С помощью съемника молдингов освободите 4 захвата и снимите ручку переключателя электропривода наклона сиденья.

Отсоедините резиновую ленту обивки спинки раздельного переднего сиденья.

Выверните винт.

Освободите 2 захвата и снимите внутренний защитный щиток подушки переднего сиденья № 1 с фиксатора, как показано на рисунке.

Освободите 3 захвата и 3 направляющих, и снимите внутренний защитный щиток подушки переднего сиденья № 1, как показано на рисунке.

С помощью съемника фиксаторов освободите фиксатор.

Освободите 4 захвата, 7 направляющих и фиксатор, чтобы снять защитный щиток подушки переднего сиденья.

Освободите 2 захвата и откройте крышку жгута проводов.

Снимите жгут проводов с крышки жгута проводов.

Расцепите 2 зажима жгута проводов.

Отсоедините разъем переключателя электропривода переднего сиденья.

Отсоедините разъем переключателя электропривода опоры поясницы переднего сиденья.

Освободите 4 захвата, 8 направляющих и фиксатор, чтобы снять защитный щиток подушки переднего сиденья.

Освободите 3 захвата и откройте крышку жгута проводов.

Снимите жгут проводов с крышки жгута проводов.

Расцепите 2 зажима жгута проводов.

Отсоедините разъем переключателя электропривода переднего сиденья.

Выверните 3 винта и снимите переключатель электропривода переднего сиденья с защитного щитка подушки переднего сиденья.

Освободите 4 захвата и снимите переключатель электропривода опоры поясницы переднего сиденья с защитного щитка подушки переднего сиденья.

Освободите 5 захватов и 6 направляющих, чтобы снять внутренний защитный щиток подушки переднего сиденья.

Освободите 5 захватов и 7 направляющих, чтобы снять внутренний защитный щиток подушки переднего сиденья.

Освободите все зажимы под передним сиденьем.

Расцепите зажим.

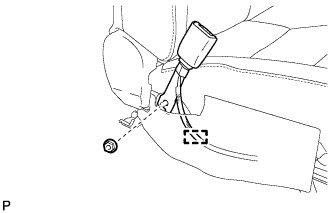

Отверните гайку и снимите замок ремня безопасности переднего сиденья в сборе.

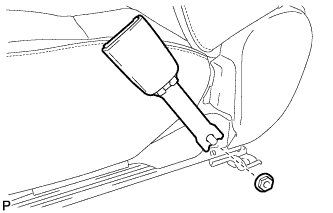

Отверните гайку и снимите замок ремня безопасности переднего сиденья в сборе.

Освободите крепление и отсоедините жгут проводов подушки безопасности передних сидений в сборе.

Освободите захват и 3 зажима, и отсоедините жгут проводов подушки безопасности передних сидений в сборе.

Для моделей с системой подогрева сидений:

1. Отсоедините разъем.


2. Расцепите зажим.






3. Отсоедините разъем.


4. Освободите 2 зажима и отсоедините жгут проводов подогревателя сиденья.


Освободите крюк.

Освободите все крепления и снимите обивку подушки раздельного переднего сиденья с подушкой.

Снимите 2 витковые пружины.

Освободите 16 витковых пружин и снимите обивку подушки раздельного переднего сиденья с подушки раздельного переднего сиденья.

Снимите 5 витковых пружин.

Снимите 3 витковых пружины.

Снимите 2 витковых пружины.

Разверните обивку спинки раздельного переднего сиденья.

Отверните гайку и снимите 2 кронштейна.

Освободите 4 захвата и снимите 2 держателя подголовника переднего сиденья.

Снимите обивку спинки раздельного переднего сиденья с подушкой.

Расцепите 2 зажима.

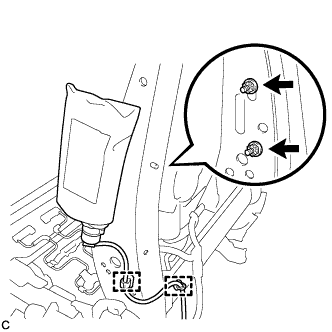

Отверните 2 гайки и снимите подушку безопасности переднего сиденья.

ПРЕДОСТЕРЕЖЕНИЕ:

1. Гайки запрещается использовать повторно.

2. Убедитесь, что пружина спинки раздельного переднего сиденья не деформирована. Если это так, замените ее новой.


Освободите 6 витковых пружин и снимите обивку спинки раздельного переднего сиденья с подушки спинки раздельного переднего сиденья.

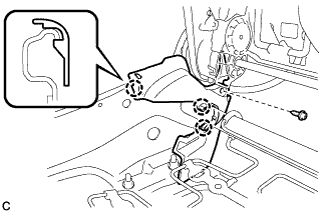

Выверните винт.

Освободите крепление, как показано на рисунке.

Освободите фиксатор и снимите левый нижний защитный щиток подушки переднего сиденья.

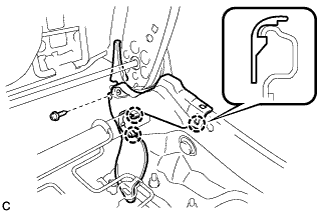

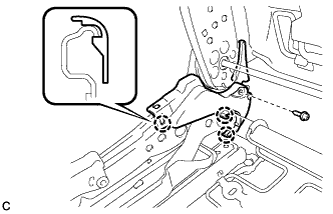

Выверните винт.

Освободите крепление, как показано на рисунке.

Освободите фиксатор и снимите правый нижний защитный щиток подушки переднего сиденья.

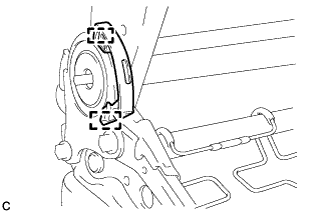

Освободите 2 направляющие и снимите левую внутреннюю крышку регулятора наклона.

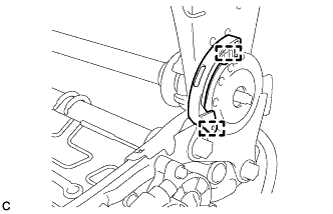

Освободите 2 направляющие и снимите правую внутреннюю крышку регулятора наклона.

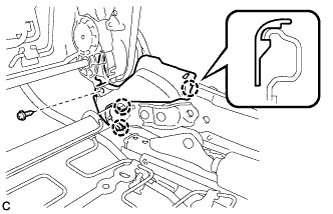

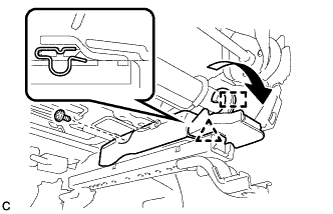

Выверните винт.

Освободите 3 захвата, чтобы снять краевое укрепление подушки левого переднего сиденья.

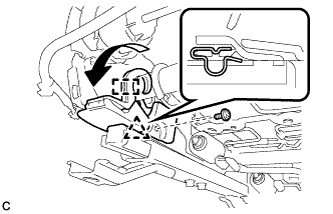

Выверните винт.

Освободите 3 захвата, чтобы снять краевое укрепление подушки правого переднего сиденья.

Выверните винт.

Освободите 3 захвата, чтобы снять краевое укрепление подушки левого переднего сиденья.

Выверните винт.

Освободите 3 захвата, чтобы снять краевое укрепление подушки правого переднего сиденья.

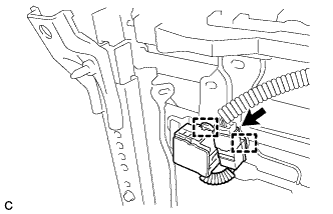

Отсоедините разъем.

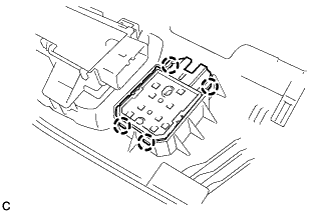

Освободите 2 зажима и снимите блок управления подогревателем в сборе.

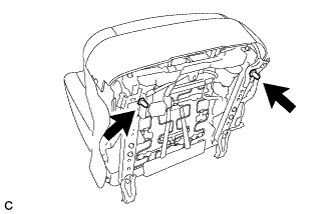

Отсоедините разъемы и освободите зажимы жгута проводов, чтобы снять жгут проводов переднего сиденья.

Отсоедините разъемы и освободите зажимы жгута проводов, чтобы снять жгут проводов переднего сиденья № 2.

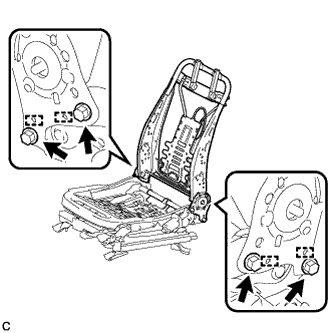

Выверните 4 болта

Освободите 4 направляющих и снимите пружину спинки раздельного переднего сиденья в сборе.
