Элемент передней подвески снятие. Camry ASV50

Подвеска. Camry ASV50 GSV50 ACV51
Передняя Подвеска. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ПЕРЕДНЮЮ РАМУ В СБОРЕ

  2. СНИМИТЕ ПОДУШКУ ПЕРЕДНЕЙ ОПОРЫ ДВИГАТЕЛЯ

  3. СНИМИТЕ ПЕРЕДНЮЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ В СБОРЕ (для моделей с 2GR-FE)

  4. СНИМИТЕ ЛЕВУЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ

  5. СНИМИТЕ ПРАВУЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ

  6. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 1

  7. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 1

  8. СНИМИТЕ ШТАНГУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА СО СТОЙКОЙ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

  9. СНИМИТЕ ТЯГУ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ

  10. СНИМИТЕ ЛЕВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

  11. СНИМИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

  12. СНИМИТЕ ДИНАМИЧЕСКИЙ ДЕМПФЕР ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

  13. СНИМИТЕ ПЕРЕДНИЙ ОГРАНИЧИТЕЛЬ ОПОРЫ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ НА КУЗОВЕ

  14. СНИМИТЕ ЗАДНИЙ ОГРАНИЧИТЕЛЬ ОПОРЫ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ НА КУЗОВЕ

  15. СНИМИТЕ ПЕРЕДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ НА КУЗОВЕ

  16. СНИМИТЕ ЛЕВУЮ ЗАДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ НА КУЗОВЕ

  17. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ НА КУЗОВЕ

  18. СНИМИТЕ ПРОБКУ ОТВЕРСТИЯ

Элемент Передней Подвески -- Снятие



1. СНИМИТЕ ПЕРЕДНЮЮ РАМУ В СБОРЕ
Для 1AZ-FE: (Нажмите здесь)
для моделей с 2AR-FE: (Нажмите здесь).
Для моделей с 2GR-FE: (Нажмите здесь)


2. СНИМИТЕ ПОДУШКУ ПЕРЕДНЕЙ ОПОРЫ ДВИГАТЕЛЯ
Для 1AZ-FE: (Нажмите здесь)
для моделей с 2AR-FE: (Нажмите здесь)


3. СНИМИТЕ ПЕРЕДНЮЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ В СБОРЕ (для моделей с 2GR-FE)
(Нажмите здесь)


4. СНИМИТЕ ЛЕВУЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ
Для 1AZ-FE: (Нажмите здесь)
для моделей с 2AR-FE: (Нажмите здесь).
Для моделей с 2GR-FE: (Нажмите здесь)


5. СНИМИТЕ ПРАВУЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ
Для 1AZ-FE: (Нажмите здесь)
для моделей с 2AR-FE: (Нажмите здесь).
Для моделей с 2GR-FE: (Нажмите здесь)


6. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 1


    Camry ASV50 GSV50 ACV51

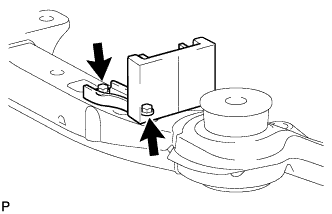

  1. Выверните 2 болта и снимите левый кронштейн переднего стабилизатора № 1 с передней рамы в сборе.



7. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 1
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.


8. СНИМИТЕ ШТАНГУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА СО СТОЙКОЙ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

  1. Снимите передний стабилизатор поперечной устойчивости с 2 стойками переднего стабилизатора в сборе с передней рамы в сборе.



9. СНИМИТЕ ТЯГУ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 болта, отверните 2 гайки и снимите тягу рулевого управления в сборе.

    ПРИМЕЧАНИЕ:
    Не давайте гайке поворачиваться при затяжке болта, так как гайка имеет собственный стопор.


10. СНИМИТЕ ЛЕВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните 3 болта и снимите гайку и левый нижний рычаг передней подвески № 1 в сборе с передней рамы в сборе.

    ПРИМЕЧАНИЕ:
    При выворачивании болта удерживайте гайку, не давая ей вращаться.

  1. Снимите упор втулки нижнего рычага передней подвески с нижнего рычага передней подвески № 1 в сборе.



11. СНИМИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.


12. СНИМИТЕ ДИНАМИЧЕСКИЙ ДЕМПФЕР ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 болта и снимите динамический демпфер элемента передней подвески с передней рамы в сборе.



13. СНИМИТЕ ПЕРЕДНИЙ ОГРАНИЧИТЕЛЬ ОПОРЫ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ НА КУЗОВЕ

  1. Снимите 2 передних фиксатора элемента передней подвески на кузове с передней рамы в сборе.



14. СНИМИТЕ ЗАДНИЙ ОГРАНИЧИТЕЛЬ ОПОРЫ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ НА КУЗОВЕ

  1. Снимите 2 задних фиксатора элемента передней подвески на кузове с передней рамы в сборе.



15. СНИМИТЕ ПЕРЕДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ НА КУЗОВЕ


    Camry ASV50 GSV50 ACV51.Передняя Подвеска.Система Передней Подвески.Элемент передней подвески снятие

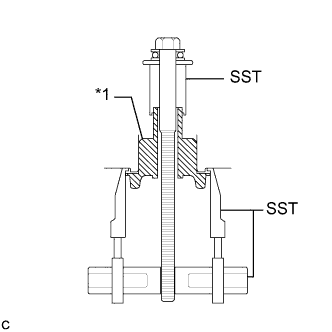

  1. Установите SST, как показано на рисунке.

    SST
    09830-10010(09830-01010,09830-01040,09830-01050)
    09950-40011(09951-04020,09952-04010,09954-04010,09955-04011,09958-04011)
    Обозначения на рисунке
    *1
    		Передняя подушка опоры элемента передней подвески на кузове


    Camry ASV50 GSV50 ACV51.Передняя Подвеска.Система Передней Подвески.Элемент передней подвески снятие

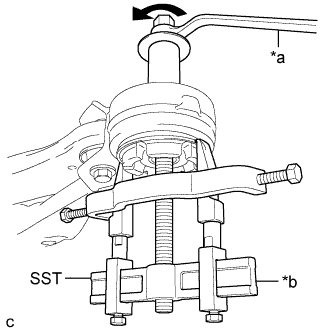

  1. С помощью SST снимите каждую переднюю подушку опоры элемента передней подвески с передней рамы в сборе.

    Обозначения на рисунке
    *a
    		Поверните
    *b
    		Удерживайте
    ПРИМЕЧАНИЕ:
    1. Следите за тем, чтобы захваты SST были надежно подвешены на подушке опоры.
    2. Медленно и равномерно затяните SST.
    3. Будьте внимательны, так как подушка опоры может отлететь.
    4. Подушка опоры не подлежит повторному использованию.


16. СНИМИТЕ ЛЕВУЮ ЗАДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ НА КУЗОВЕ


    Camry ASV50 GSV50 ACV51.Передняя Подвеска.Система Передней Подвески.Элемент передней подвески снятие

  1. Установите SST, как показано на рисунке.

    SST
    09830-10010(09830-01010,09830-01040,09830-01050)
    09950-40011(09951-04020,09952-04010,09954-04010,09955-04011,09958-04011)
    Обозначения на рисунке
    *1
    		Левая задняя подушка опоры элемента передней подвески на кузове


    Camry ASV50 GSV50 ACV51.Передняя Подвеска.Система Передней Подвески.Элемент передней подвески снятие

  1. С помощью SST снимите левую заднюю подушку опоры элемента передней подвески с передней рамы в сборе.

    Обозначения на рисунке
    *a
    		Поверните
    *b
    		Удерживайте
    ПРИМЕЧАНИЕ:
    1. Следите за тем, чтобы захваты SST были надежно подвешены на подушке опоры.
    2. Медленно и равномерно затяните SST.
    3. Будьте внимательны, так как подушка опоры может отлететь.
    4. Подушка опоры не подлежит повторному использованию.


17. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ НА КУЗОВЕ
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.


18. СНИМИТЕ ПРОБКУ ОТВЕРСТИЯ

  1. Снимите с передней рамы в сборе все пробки отверстий.
