Элемент передней подвески установка. Camry ASV50

Установите на переднюю раму все пробки отверстий.

Временно установите новую левую заднюю подушку опоры элемента передней подвески на кузове, контролируя направление установки.

Обозначения на рисунке

*a	Вид снизу
	Передняя сторона автомобиля

ПРИМЕЧАНИЕ:

При установке задней подушки опоры левого элемента передней подвески на кузове соблюдайте ее ориентацию.

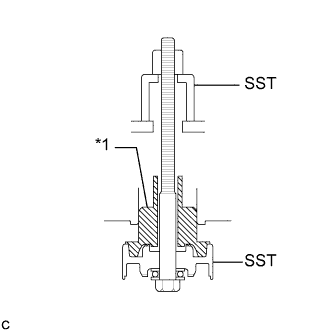

Установите SST, как показано на рисунке.

SST

09830-10010(09830-01010,09830-01020,09830-01030,09830-01060)

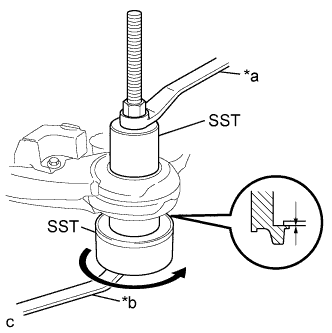

С помощью SST установите левую заднюю подушку опоры элемента передней подвески на кузове, как показано на рисунке.

ПРИМЕЧАНИЕ:

Убедитесь в отсутствии зазора между элементом передней подвески и левой задней подушкой опоры элемента передней подвески на кузове.

Временно установите новую правую заднюю подушку опоры элемента передней подвески на кузове, контролируя направление установки.

Обозначения на рисунке

*a	Вид снизу
	Передняя сторона автомобиля

ПРИМЕЧАНИЕ:

При установке задней подушки опоры правого элемента передней подвески на кузове соблюдайте ее ориентацию.

Установите SST таким же образом, как левую заднюю подушку опоры элемента передней подвески на кузове.

SST

09830-10010(09830-01010,09830-01020,09830-01030,09830-01060)

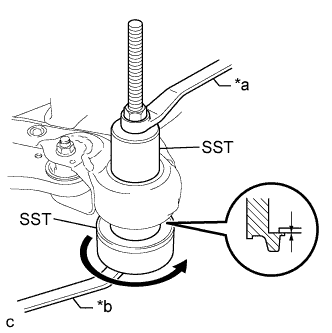

С помощью SST установите правую заднюю подушку опоры элемента передней подвески на кузове.

SST

09830-10010(09830-01010,09830-01020,09830-01030,09830-01060)

УКАЗАНИЕ:

Порядок выполнения работ такой же, как для левой стороны.

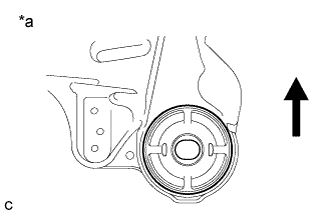

Временно установите новую переднюю подушку опоры элемента передней подвески на кузове, контролируя направление установки.

Обозначения на рисунке

*a	Вид снизу
	Передняя сторона автомобиля

ПРИМЕЧАНИЕ:

При установке передней подушки опоры элемента передней подвески на кузове соблюдайте ее ориентацию.

Установите SST таким же образом, как левую заднюю подушку опоры элемента передней подвески на кузове.

SST

09830-10010(09830-01010,09830-01020,09830-01030,09830-01060)

С помощью SST установите переднюю подушку опоры элемента передней подвески на кузове, как показано на рисунке.

SST

09830-10010(09830-01010,09830-01020,09830-01030,09830-01060)

ПРИМЕЧАНИЕ:

Убедитесь в отсутствии зазора между элементом передней подвески и передней подушкой опоры элемента передней подвески кузова.

Установите 2 задних фиксатора элемента передней подвески на кузове на переднюю раму в сборе.

Установите 2 передних фиксатора элемента передней подвески на кузове на переднюю раму в сборе.

Установите динамический демпфер элемента передней подвески на переднюю раму в сборе и закрепите его 2 болтами.

Момент затяжки:

29 N*m{296 kgf*cm, 21 ft.*lbf}

Установите упор втулки нижнего рычага передней подвески на нижний рычаг передней подвески № 1.

Закрепите нижний рычаг передней подвески № 1 в сборе на передней раме в сборе 3 болтами и гайкой в порядке, показанном на рисунке.

Момент затяжки:

Болт 1, 2:

200 N*m{2039 kgf*cm, 148 ft.*lbf}

Болт 3:

135 N*m{1377 kgf*cm, 100 ft.*lbf}

ПРИМЕЧАНИЕ:

При затягивании болта удерживайте гайку, не давая ей вращаться.

Закрепите рулевую тягу 2 болтами и 2 гайками.

Момент затяжки:

70 N*m{714 kgf*cm, 52 ft.*lbf}

ПРИМЕЧАНИЕ:

1. Не давайте гайке поворачиваться при затяжке болта, так как гайка имеет собственный стопор.

2. Обязательно затягивайте болты, начиная со стороны ведущего вала.


Установите передний стабилизатор поперечной устойчивости с 2 стойками переднего стабилизатора в сборе на переднюю раму в сборе.

Установите левый кронштейн переднего стабилизатора № 1 на переднюю раму в сборе и закрепите его 2 болтами.

Момент затяжки:

27 N*m{275 kgf*cm, 20 ft.*lbf}
