Головка блока цилиндров ремонт. Camry ASV50

Нанесите тонкий слой берлинской лазури на тарелку клапана.

Слегка вдавите клапан в седло клапана.

Проверьте конус и седло клапана в рассмотренном ниже порядке.

1. Если берлинская лазурь видна по всему периметру конуса клапана (в пределах 360°), конус клапана концентричен. В противном случае замените клапан.


2. Если берлинская лазурь видна по всему периметру седла клапана (в пределах 360°), направляющая и конус клапана соосны. В противном следует повторно прошлифовать поверхность седла клапана.

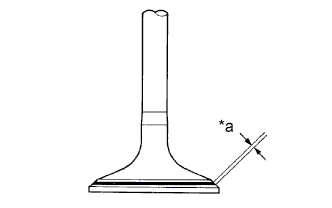

3. Убедитесь в том, что контактная поверхность седла клапана располагается в середине конуса клапана с шириной 1,0-1,4 мм (0,0394-0,0551 дюйма) (на впуске).


4. Убедитесь, что ширина зоны контакта торца клапана находится в пределах 1,2 - 1,6 мм (с выпускной стороны (0,0472 - 0,0630 дюйма)).


Устройством для расточки седел с углом заточки 45° обработайте поверхность седла клапана так, чтобы ширина седла превышала требуемое значение.

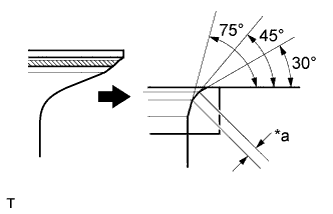

Резцами с углами заточки 30° - 75° подправьте седло клапана так, чтобы клапан касался седла по всему периметру. Касание должно осуществляться в центре седла клапана, а ширина седла клапана должна соответствовать указанному диапазону по всему периметру.

Ширина седла клапана:

Параметр / Устройство	Заданные условия
Со стороны впуска	1,0 - 1,4 мм (0,0394 - 0,0551 дюйма)
Со стороны выпуска	1,2 - 1,6 мм (0,0472 - 0,0630 дюйма)

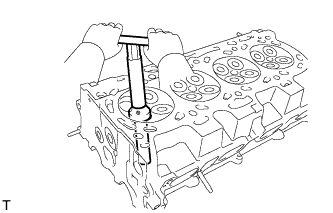

Вручную с помощью шлифовальной пасты притрите клапан и седло клапана.

Проверьте положение притирки клапана.
