Головка Блока Цилиндров -- Замена |
| 1. СНИМИТЕ НАПРАВЛЯЮЩУЮ ВТУЛКУ ВПУСКНОГО КЛАПАНА |
 |
Нагрейте головку блока цилиндров до температуры 80 – 100°C (176 – 212 °F).
Поместите головку блока цилиндров на деревянные бруски.

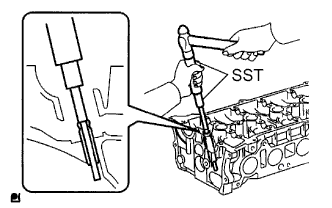

С помощью SST и молотка выбейте направляющую втулку.
- SST
- 09202-70020(09202-00010)
| 2. СНИМИТЕ НАПРАВЛЯЮЩУЮ ВТУЛКУ ВЫПУСКНОГО КЛАПАНА |
 |
Нагрейте головку блока цилиндров до температуры 80 – 100°C (176 – 212 °F).
Поместите головку блока цилиндров на деревянные бруски.

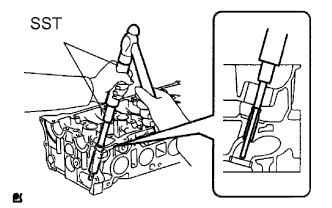

С помощью SST и молотка выбейте направляющую втулку.
- SST
- 09202-70020(09202-00010)
| 3. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ ВТУЛКУ ВПУСКНОГО КЛАПАНА |
 |

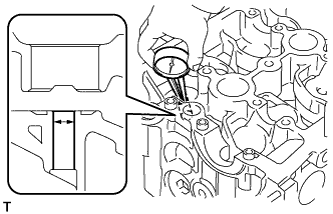

С помощью индикатора часового типа для отверстий измерьте диаметр отверстия для втулки в головке блока цилиндров.
- Номинальный диаметр цилиндра:
- 10,285-10,306 мм (0,4049-0,4057 дюйма)
- Выберите новую направляющую втулку (STD или O/S 0,05).:
Размер втулки Диаметр гнезда втулки Используйте STD 10,333-10,344 мм (0,4068-0,4072 дюйма) Используйте O/S 0,05 10,383-10,394 мм (0,4088-0,4092 дюйма)
Нагрейте головку блока цилиндров до температуры 80 – 100°C (176 – 212 °F).
Поместите головку блока цилиндров на деревянные бруски.

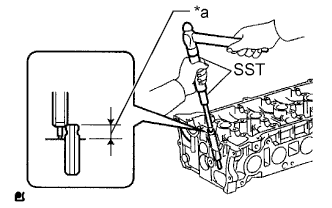

С помощью SST и молотка вбейте новую направляющую втулку до достижения заданной высоты выступания.
- SST
- 09201-10000(09201-01050)
09950-70010(09951-07100)
- Номинальная высота выступания:
- 9,6 - 10,0 мм (0,3779 - 0,3937 дюйма)
Обозначения на рисунке *a Высота выступания
 |

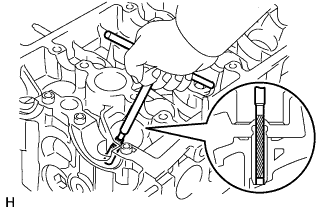

С помощью острой развертки на 5,5 мм разверните направляющую втулку до получения заданного номинального зазора между втулкой и штоком клапана.
- Номинальный масляный зазор:
- 0,025 - 0,060 мм (0,000984 - 0,00236 дюйма)
 |
| 4. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ ВТУЛКУ ВЫПУСКНОГО КЛАПАНА |
 |
С помощью индикатора часового типа для отверстий измерьте диаметр отверстия для втулки в головке блока цилиндров.
- Номинальный диаметр цилиндра:
- 10,285-10,306 мм (0,4049-0,4057 дюйма)
- Выберите новую направляющую втулку (STD или O/S 0,05).:
Размер втулки Диаметр гнезда втулки Используйте STD 10,333-10,344 мм (0,4068-0,4072 дюйма) Используйте O/S 0,05 10,383-10,394 мм (0,4088-0,4092 дюйма)
Нагрейте головку блока цилиндров до температуры 80 – 100°C (176 – 212 °F).
Поместите головку блока цилиндров на деревянные бруски.

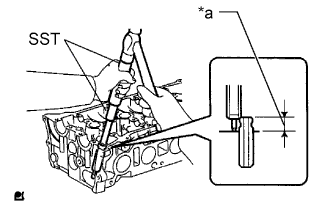

С помощью SST и молотка вбейте новую направляющую втулку до достижения заданной высоты выступания.
- SST
- 09201-10000(09201-01050)
09950-70010(09951-07100)
- Номинальная высота выступания:
- 9,6 - 10,0 мм (0,3779 - 0,3937 дюйма)
Обозначения на рисунке *a Высота выступания
 |

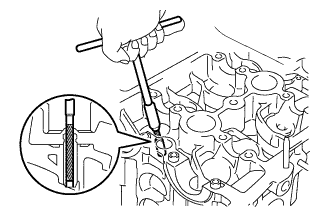

С помощью острой развертки на 5,5 мм разверните направляющую втулку до получения заданного номинального зазора между втулкой и штоком клапана.
- Номинальный масляный зазор:
- 0,030 - 0,065 мм (0,00118 - 0,00256 дюйма)
 |
