Датчик солнечной радиации проверка. Camry ASV50


  1. ПРОВЕРЬТЕ ДАТЧИК СОЛНЕЧНОЙ РАДИАЦИИ (ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ)

Датчик Солнечной Радиации -- Проверка



1. ПРОВЕРЬТЕ ДАТЧИК СОЛНЕЧНОЙ РАДИАЦИИ (ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ)


    Camry ASV50 GSV50 ACV51.Система Отопления Кондиционирования.Система Кондиционирования.Датчик солнечной радиации  проверка
  1. Отсоедините разъем датчика солнечной радиации (датчика автоматического управления освещением).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    Режим
    Заданные условия
    I61-6 (CLTB) - I61-3 (CLTE)
    Зажигание выключено
    Менее 1 В
    I61-6 (CLTB) - I61-3 (CLTE)
    Зажигание включено
    11–14 В

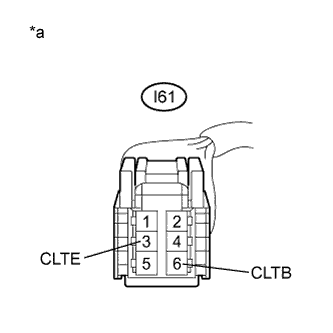

    Обозначения на рисунке
    *a
    Вид спереди разъема со стороны жгута проводов:
    (к датчику солнечной радиации (датчику автоматического управления освещением))
    Если напряжение не соответствует требованиям, отремонтируйте или замените жгут проводов или разъем.


    Camry ASV50 GSV50 ACV51.Система Отопления Кондиционирования.Система Кондиционирования.Датчик солнечной радиации  проверка
  1. Подсоедините разъем датчика солнечной радиации (датчика автоматического управления освещением).

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    Режим
    Заданные условия
    I61-1 (TSL) - I61-3 (CLTE)
    Датчик освещается электрическим светом
    0,8 - 4,3 В
    I61-1 (TSL) - I61-3 (CLTE)
    Датчик закрыт тканью
    Менее 0,8 В
    I61-2 (TSR) - I61-3 (CLTE)
    Датчик освещается электрическим светом
    0,8 - 4,3 В
    I61-2 (TSR) - I61-3 (CLTE)
    Датчик закрыт тканью
    Менее 0,8 В

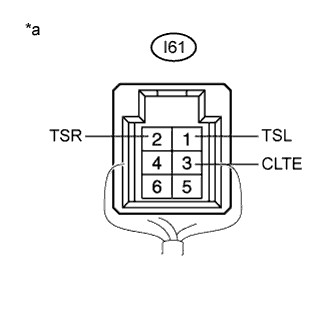

    Обозначения на рисунке
    *a
    Устройство с подсоединенным жгутом проводов
    (датчик солнечной радиации (датчик автоматического управления освещением))
    ПРИМЕЧАНИЕ:
    1. Выше описан порядок выполнения подключения при использовании цифрового диагностического прибора - такого, как электрический портативный диагностический прибор TOYOTA. В случае применения аналогового диагностического прибора подсоедините положительный (+) вывод прибора к контакту 1 (2) датчика автоматического управления освещением (датчика солнечной радиации), а отрицательный (-) вывод – к контакту 6.
    2. Не приближайте друг к другу положительный и отрицательный щупы диагностического прибора, иначе может произойти короткое замыкание.
    УКАЗАНИЕ:
    1. Проверку следует проводить с использованием лампы накаливания. Поднесите ее на расстояние около 30 см (11,8 дюйма) к датчику солнечной радиации (датчику автоматического управления освещением).
    2. По мере удаления источника света от датчика напряжение должно уменьшаться.
    Если напряжение не соответствует требованиям, замените датчик автоматического управления освещением (датчик солнечной радиации).
