Масляный насос проверка. Camry ASV50

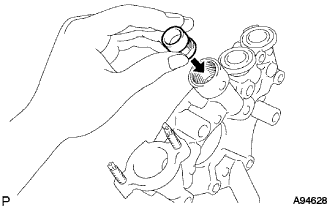

Смажьте перепускной клапан моторным маслом и убедитесь, что он свободно опускается в гнездо под действием собственного веса.
Если клапан не опускается свободно, замените его. При необходимости замените масляный насос в сборе.

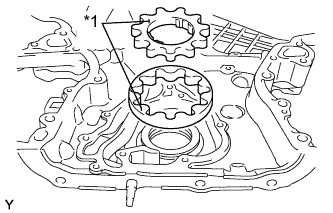

Установите шестерни на крышку цепи привода газораспределительного механизма метками вверх. Убедитесь, что шестерни вращаются плавно.

Проверьте зазор между вершинами зубьев шестерен.

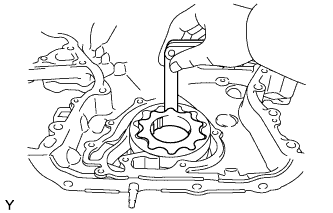

1. С помощью комплекта плоских щупов измерьте зазор между вершинами зубьев ведущей и ведомой шестерен, как показано на рисунке.


   Зазор между вершинами зубьев шестерен:

   Номинальный режим	Максимальное
   0,060 - 0,160 мм (0,00236 - 0,00630 дюйма)	0,160 мм (0,00630 дюйма)

   Если зазор между вершинами зубьев шестерен превышает максимально допустимый, замените крышку цепного привода газораспределительного механизма.


Проверьте боковой зазор.

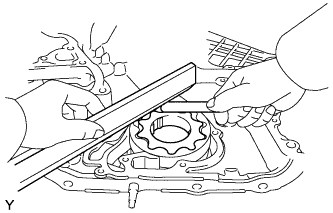

1. С помощью комплекта плоских щупов и прецизионной поверочной линейки измерьте зазор между шестернями и прецизионной поверочной линейкой, как показано на рисунке.


   Боковой зазор:

   Номинальный режим	Максимальное
   0,030 - 0,090 мм (0,00118 - 0,00354 дюйма)	0,090 мм (0,00354 дюйма)

   Если зазор между шестернями и прецизионной поверочной линейкой превышает максимально допустимый, замените крышку цепного привода газораспределительного механизма.


Проверьте зазор между шестерней и корпусом.

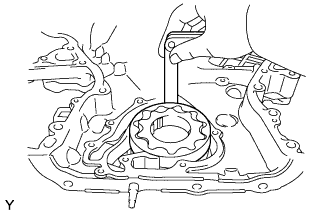

1. С помощью комплекта плоских щупов измерьте зазор между крышкой цепного привода газораспределительного механизма и ведомой шестерней, как показано на рисунке.


   Зазор между шестерней и корпусом:

   Номинальный режим	Максимальное
   0,250 - 0,325 мм (0,00984 - 0,0128 дюйма)	0,325 мм (0,0128 дюйма)

   Если зазор между ведомой шестерней и корпусом масляного насоса превышает максимально допустимый, замените крышку цепного привода газораспределительного механизма.
