Масляный насос снятие. Camry ASV50

Удерживайте шкив коленчатого вала с помощью SST.

SST

09213-70011(09213-70020)
09330-00021

Выверните 8 болтов, снимите переднюю распорную втулку ведущего диска, ведущий диск, коронную шестерню и заднюю распорную втулку ведущего диска.

Закрепите двигатель на стенде для двигателя с помощью болтов.

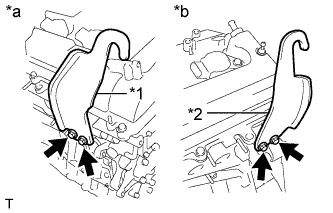

Выверните 4 болта и снимите 2 крюка для вывешивания двигателя.

Отсоедините шланг вентиляции.

Отсоедините хомут шланга и шланг между штуцером и обратным клапаном.

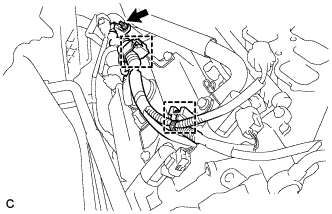

Отсоедините разъем и зажим жгута проводов.

Отсоедините 2 перепускных шланга охлаждающей жидкости и питающий шланг паров топлива.

Отсоедините разъем от клапана управления забором воздуха в сборе.

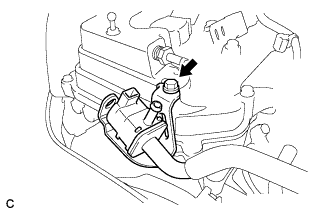

Выверните болт и снимите хомут вакуумного шланга.

Выверните болт и снимите кронштейн корпуса дроссельной заслонки с уравнительного бачка на впуске воздуха в сборе.

Выверните болт и снимите опору уравнительного бачка № 1 с уравнительного бачка на впуске воздуха в сборе.

Отверните 2 гайки с уравнительного бачка на впуске воздуха в сборе.

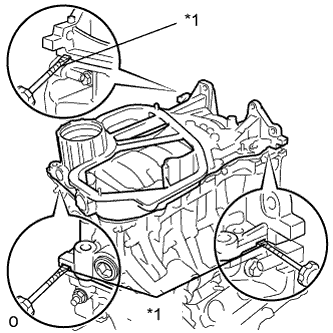

С помощью торцевого шестигранного ключа на 5 мм выверните 4 болта.

Снимите уравнительный бачок воздухозаборника и 3 прокладки.

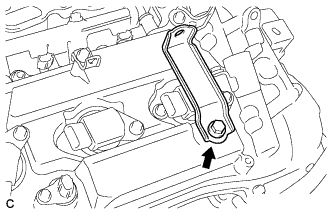

Выверните болт и снимите стойку расширительного бачка № 1.

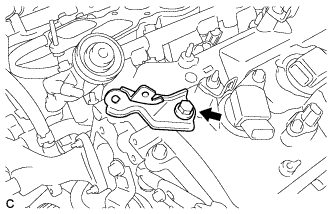

Выверните болт и снимите кронштейн корпуса дроссельной заслонки.

Отверните гайку.

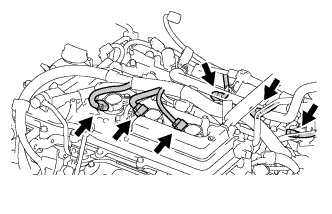

Отсоедините 2 зажима жгута проводов.

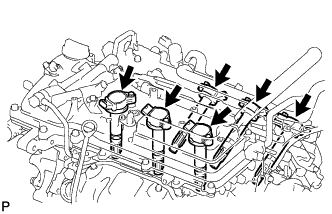

Отсоедините разъемы 6 катушек зажигания.

Выверните 6 болтов и снимите 6 катушек зажигания.

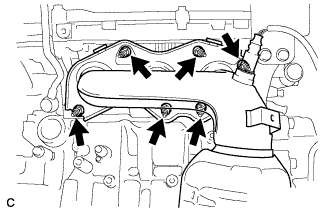

Равномерно ослабьте и отверните 6 гаек.

Снимите правый выпускной коллектор и прокладку.

Извлеките щуп проверки уровня масла.

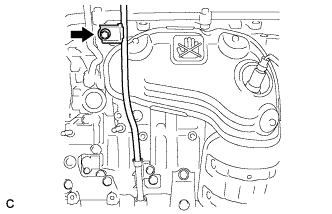

Выверните болт и снимите направляющую № 2 щупа проверки уровня масла.

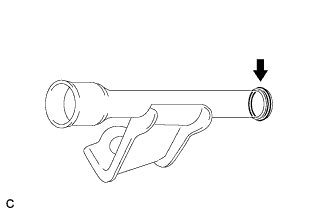

Снимите кольцевое уплотнение с трубки щупа проверки уровня моторного масла № 2.

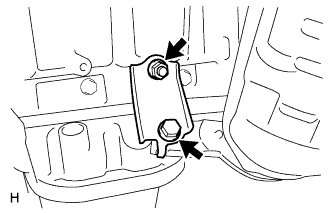

Выверните болт, отверните гайку и снимите опору коллектора № 2.

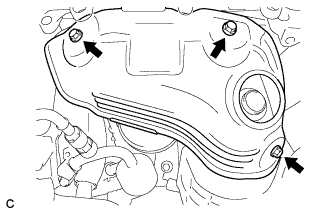

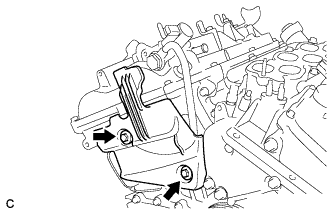

Выверните 3 болта и снимите теплозащитный экран выпускного коллектора № 2.

Равномерно ослабьте и отверните 6 гаек.

Снимите левый выпускной коллектор и прокладку.

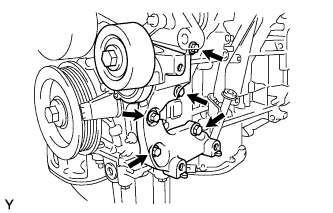

Выверните 5 болтов и снимите натяжитель поликлинового ремня в сборе.

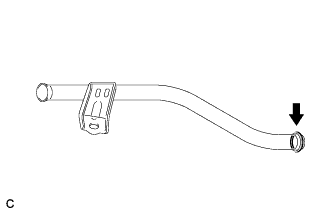

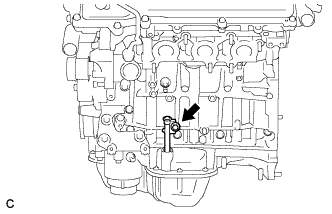

Выверните болт и снимите трубку щупа проверки уровня масла.

Снимите кольцевое уплотнение.

Выверните 2 болта и снимите крышку распределительных шестерен № 2.

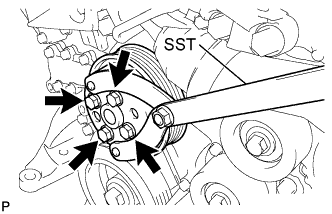

С помощью SST зафиксируйте шкив насоса системы охлаждения.

SST

09960-10010(09962-01000,09963-00700)

Выверните 4 болта и снимите шкив насоса системы охлаждения.

Выверните болт и снимите крышку опорного ролика № 2 и опорный ролик № 2 и крышку опорного ролика.

Выверните болт и снимите электровакуумный клапан № 1.

Отсоедините разъем датчика положения коленчатого вала.

Выверните болт и снимите датчик положения коленчатого вала.

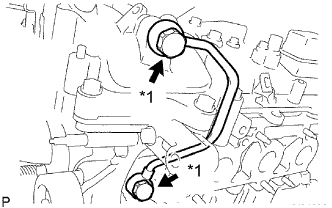

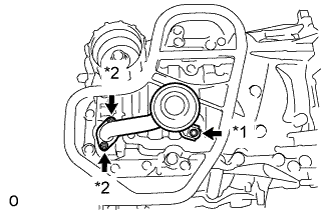

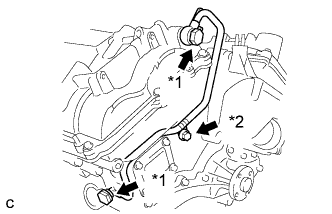

Снимите 2 штуцера маслопровода, прокладки и маслопровод №1.

Снимите левый фильтр гидравлического клапана изменения фаз с прокладками.

Выверните болт.

Снимите 2 штуцера маслопровода и маслопровод.

Снимите правый фильтр гидравлического клапана изменения фаз с прокладками.

С помощью SST ослабьте болт шкива коленчатого вала.

SST

09213-70011(09213-70020)
09330-00021

Обозначения на рисунке

*a	Удерживайте
	Поверните

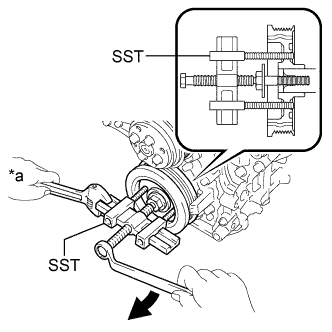

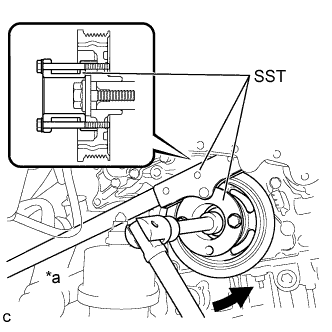

С помощью SST выверните болт шкива коленчатого вала и снимите шкив коленчатого вала.

SST

09950-50013(09951-05010,09952-05010,09953-05020,09954-05021)

Обозначения на рисунке

*a	Удерживайте
	Поверните

Снимите шпонку шкива с коленчатого вала.

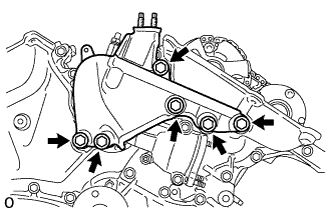

Выверните 6 болтов и снимите левый передний кронштейн опоры № 1 двигателя.

С помощью торцевого ключа TORX E8 выверните 2 резьбовые шпильки.

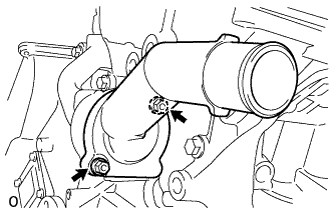

Отверните 2 гайки и снимите приемник охлаждающей жидкости и термостат.

Снимите прокладку.

Выверните 2 резьбовые шпильки.

Отсоедините перепускной шланг охлаждающей жидкости № 1 от кожуха впускного патрубка охлаждающей жидкости.

Снимите пробку сливного крана.

Снимите сливной кран.

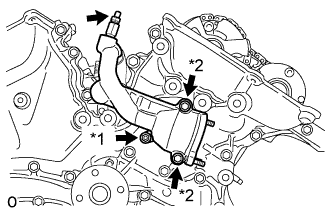

Выверните 2 болта, отверните гайку и снимите кожух приемника охлаждающей жидкости.

Снимите 2 кольцевых уплотнения.

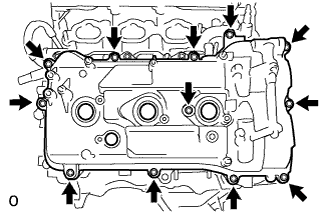

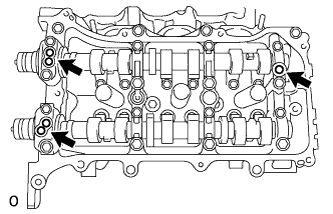

Выверните 12 болтов и снимите уплотнительную шайбу, крышку и прокладку головки блока цилиндров.

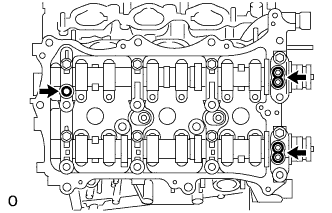

Снимите 3 прокладки.

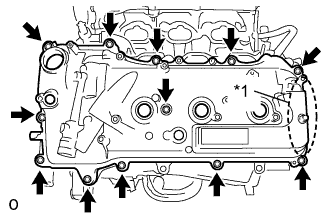

Выверните 12 болтов и снимите уплотнительную шайбу, крышку и прокладку левой головки блока цилиндров № 2.

ПРИМЕЧАНИЕ:

Отражающая заслонка распложена с обратной стороны детали, показанной на рисунке. Соблюдайте осторожность, чтобы не повредить отражающую заслонку во время снятия крышки левой головки блока цилиндров.

Снимите 3 прокладки.

Выверните 16 болтов и отверните 2 гайки.

Вставьте между масляными поддонами лезвие инструмента для обрезки прокладки поддона картера. Срежьте нанесенный герметик и снимите масляный поддон № 2 в сборе.

ПРИМЕЧАНИЕ:

Будьте осторожны, чтобы не повредить контактные поверхности поддона картера.

С помощью торцевого ключа TORX E6 выверните 2 резьбовые шпильки.

Выверните болт, отверните 2 гайки и снимите маслоприемник с сетчатым фильтром и прокладку.

С помощью торцевого ключа TORX E6 выверните 2 резьбовые шпильки.

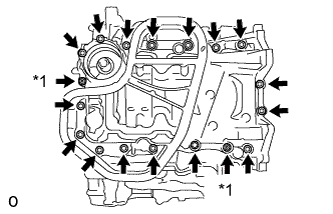

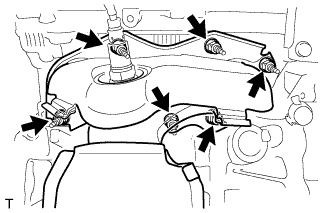

Выверните 16 болтов и отверните 2 гайки.

УКАЗАНИЕ:

Обязательно очистите болты и резьбовые шпильки и проверьте резьбы на наличие трещин и прочих повреждений.

Снимите масляный поддон в сборе, вставив отвертку между ним и блоком цилиндров.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить сопрягающиеся поверхности блока цилиндров и поддона картера.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

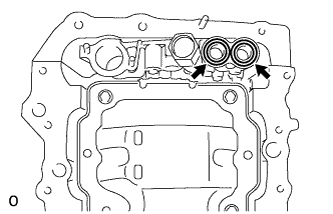

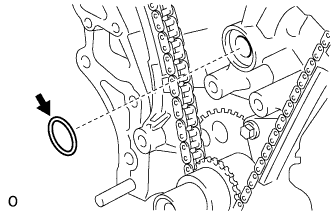

Снимите 2 кольцевых уплотнения.

С помощью торцевого ключа TORX E8 выверните 2 резьбовые шпильки.

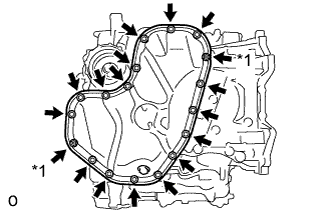

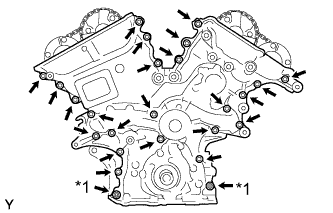

Выверните 23 болта и отверните 2 гайки, как показано на рисунке.

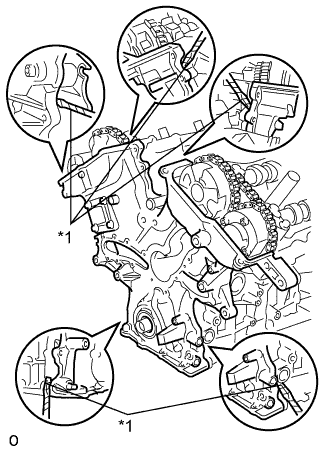

Снимите крышку цепного привода газораспределительного механизма, вставив отвертку между крышкой цепного привода и головкой блока цилиндров или блоком цилиндров.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить сопрягающиеся поверхности крышки цепного привода ГРМ, блока цилиндров и головки блока цилиндров.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите прокладку.

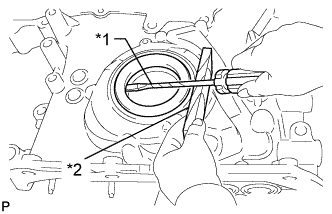

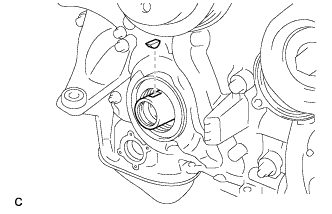

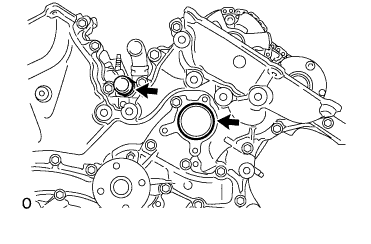

Извлеките сальник с помощью отвертки и деревянного бруска.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
