Капот разборка. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Двери Люки. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ЦЕНТРАЛЬНЫЙ АМОРТИЗАТОР КАПОТА

  2. СНИМИТЕ ПЕРЕДНИЙ МОЛДИНГ КАПОТА В СБОРЕ

  3. СНИМИТЕ УПЛОТНЕНИЕ МЕЖДУ КАПОТОМ И КРОНШТЕЙНОМ РАДИАТОРА

  4. СНИМИТЕ ИЗОЛЯТОР КАПОТА

  5. СНИМИТЕ СОПЛО СТЕКЛООМЫВАТЕЛЯ В СБОРЕ

  6. ОТСОЕДИНИТЕ ШЛАНГ СТЕКЛООМЫВАТЕЛЯ В СБОРЕ

  7. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН КАПОТА В СБОРЕ

  8. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН КАПОТА В СБОРЕ

Капот -- Разборка



1. СНИМИТЕ ЦЕНТРАЛЬНЫЙ АМОРТИЗАТОР КАПОТА


    Camry ASV50 GSV50 ACV51

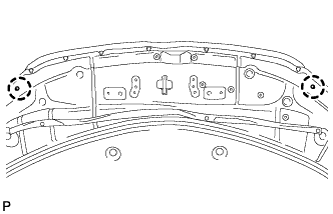

  1. Освободите 2 захвата и снимите 2 центральных амортизатора капота.



2. СНИМИТЕ ПЕРЕДНИЙ МОЛДИНГ КАПОТА В СБОРЕ

  1. Наклейте вокруг переднего молдинга капота защитную клейкую ленту.



    Camry ASV50 GSV50 ACV51

  1. Отверните 7 гаек и снимите передний молдинг капота в сборе.



3. СНИМИТЕ УПЛОТНЕНИЕ МЕЖДУ КАПОТОМ И КРОНШТЕЙНОМ РАДИАТОРА


    Camry ASV50 GSV50 ACV51

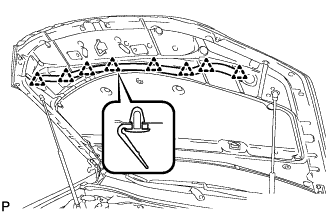

  1. С помощью съемника фиксаторов расцепите 8 фиксаторов и снимите уплотнение между капотом и кронштейном радиатора.



4. СНИМИТЕ ИЗОЛЯТОР КАПОТА


    Camry ASV50 GSV50 ACV51

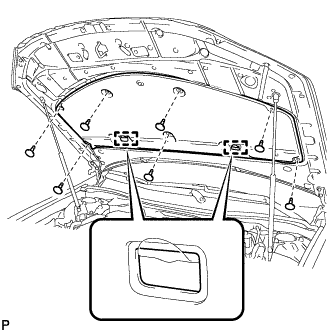

  1. С помощью съемника фиксаторов освободите 7 фиксаторов.

  1. Освободите 2 направляющие и снимите изолятор капота.



5. СНИМИТЕ СОПЛО СТЕКЛООМЫВАТЕЛЯ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Капот разборка

  1. С помощью отвертки освободите 2 захвата и отсоедините форсунку стеклоомывателя в сборе, как показано на рисунке.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента
    ПРИМЕЧАНИЕ:
    Следует соблюдать осторожность, чтобы не повредить ветровое стекло.
    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    Camry ASV50 GSV50 ACV51

  1. Снимите форсунку омывателя в сборе со шланга омывателя.

    ПРИМЕЧАНИЕ:
    Форсунки омывателя не допускается использовать повторно.
    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


6. ОТСОЕДИНИТЕ ШЛАНГ СТЕКЛООМЫВАТЕЛЯ В СБОРЕ


    Camry ASV50 GSV50 ACV51

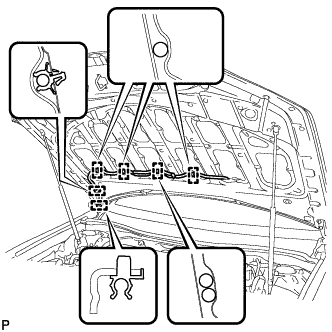

  1. Расцепите 6 зажимов и отсоедините шланг стеклоомывателя.



7. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН КАПОТА В СБОРЕ
ПРИМЕЧАНИЕ:
  1. По возможности старайтесь не прикасаться к штоку поршня во избежание попадания на него посторонних частиц. Обязательно фиксируйте цилиндры во время работы.
  2. При работе со стойкой не следует надевать перчатки из хлопчатобумажной ткани или аналогичного материала. Волокна ткани могут пристать к стойке и вызвать утечку газа.
  3. Во избежание деформации штока поршня не прикладывайте к стойке нагрузку в горизонтальном направлении.


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Капот разборка

  1. С помощью отвертки снимите 2 стопорных кольца, обозначенных стрелками, в порядке, показанном на рисунке.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента
    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  1. Освободите шаровой шарнир и снимите кронштейн капота в сборе.

    ПРИМЕЧАНИЕ:
    Снимите кронштейн капота в сборе, поддерживая капот одной рукой.


8. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН КАПОТА В СБОРЕ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны.
