Тормозная жидкость замена. Camry ASV50

Тормоза. Camry ASV50 GSV50 ACV51
Тормозная Система (Другая). Camry ASV50 GSV50 ACV51

  1. ЗАЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ В БАЧОК

  2. УДАЛИТЕ ВОЗДУХ ИЗ ТРУБОПРОВОДА ТОРМОЗНОЙ СИСТЕМЫ

  3. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧКИ ТОРМОЗНОЙ ЖИДКОСТИ

  4. ПРОВЕРЬТЕ УРОВЕНЬ ТОРМОЗНОЙ ЖИДКОСТИ В БАЧКЕ

Тормозная Жидкость -- Замена


ПРИМЕЧАНИЕ:
  1. Переведите рычаг переключения передач в положение P и включите стояночный тормоз перед заменой тормозной жидкости.
  2. При замене тормозной жидкости доливайте тормозную жидкость таким образом, чтобы ее уровень в бачке находился между отметками MIN и MAX.
  3. При попадании тормозной жидкости на окрашенные поверхности незамедлительно сотрите ее.
УКАЗАНИЕ:
Если с тормозной системой проводились какие-либо работы, а также если в трубопроводы тормозной системы мог попасть воздух, удалите воздух из тормозной системы.


1. ЗАЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ В БАЧОК


    Camry ASV50 GSV50 ACV51

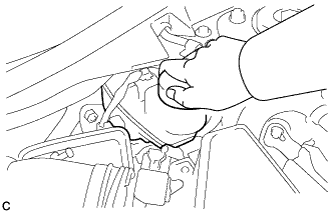

  1. Снимите крышку наливного отверстия бачка главного тормозного цилиндра.

  1. Залейте тормозную жидкость в бачок.

    Тормозная жидкость:
    SAE J1703 или FMVSS № 116 DOT 3
    ПРИМЕЧАНИЕ:
    Убедитесь, что в расширительном бачке достаточно тормозной жидкости.


2. УДАЛИТЕ ВОЗДУХ ИЗ ТРУБОПРОВОДА ТОРМОЗНОЙ СИСТЕМЫ
ПРИМЕЧАНИЕ:
  1. Вначале удалите воздух из трубопровода тормозной системы колеса, которое находится дальше всего от главного цилиндра.
  2. При прокачке тормозной системы доливайте тормозную жидкость таким образом, чтобы ее уровень в бачке находился между отметками MIN и MAX.

  1. Подсоедините виниловую трубку к прокачному штуцеру (штуцеру для удаления воздуха).

  1. Несколько раз нажмите на педаль тормоза, а затем ослабьте прокачной штуцер при нажатой педали.*1

  1. Когда жидкость прекратит вытекать, заверните прокачной штуцер и отпустите педаль тормоза.*2

  1. Повторяйте операции *1 и *2 до тех пор, пока из тормозной жидкости не будет удален весь воздух, и не начнет выходить новая тормозная жидкость.

  1. Затяните прокачной штуцер.

    Момент затяжки:
    8,3 N*m{85 kgf*cm, 73 in.*lbf}

  1. Повторите описанные выше действия, чтобы заменить тормозную жидкость в трубопроводах тормозной системы для каждого колеса.



3. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧКИ ТОРМОЗНОЙ ЖИДКОСТИ


4. ПРОВЕРЬТЕ УРОВЕНЬ ТОРМОЗНОЙ ЖИДКОСТИ В БАЧКЕ


    Camry ASV50 GSV50 ACV51.Тормозная Система (Другая).Тормозная Система.Тормозная жидкость замена

  1. Проверьте уровень жидкости.

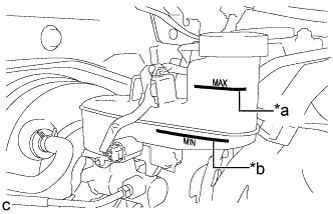

    Обозначения на рисунке
    *a
    		Отметка MAX
    *b
    		Отметка MIN
    Если уровень тормозной жидкости ниже отметки MIN, убедитесь в отсутствии утечек и проверьте тормозные колодки. При необходимости долейте тормозную жидкость в бачок до отметки MAX после замены или ремонта.
    Тормозная жидкость:
    SAE J1703 или FMVSS № 116 DOT 3
    ПРИМЕЧАНИЕ:
    Если для добавления жидкости используется воронка, убедитесь, что она не применялась при работах с минеральными маслами, водой и тормозной жидкостью с потерянными эксплуатационными свойствами. Это может привести к нарушению герметизации и утечками жидкости, а также к ухудшению свойств жидкости и снижению эффективности работы системы.
