Эбу Рулевого Управления С Усилителем -- Снятие |
| 1. СНИМИТЕ РУЛЕВУЮ КОЛОНКУ В СБОРЕ |
(Нажмите здесь).
| 2. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН РУЛЕВОЙ КОЛОНКИ С ВЫКЛЮЧАТЕЛЕМ В СБОРЕ (для моделей без интеллектуальной системы посадки и запуска) |
С помощью кернера отметьте центры 2 болтов с коническими головками.
Дрелью со сверлом диаметром 3-4 мм (0,118-0,157 дюйма) просверлите отверстие в каждом болте с конической головкой.
С помощью винтового съемника выверните каждый болт с конической головкой, а затем снимите верхний кронштейн рулевой колонки с выключателем с рулевой колонки в сборе.
| 3. СНИМИТЕ ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ (для моделей без интеллектуальной системы посадки и запуска) |
С помощью кернера отметьте центры 2 болтов с коническими головками.
Дрелью со сверлом диаметром 3-4 мм (0,118-0,157 дюйма) просверлите отверстие в каждом болте с конической головкой.
для моделей с наклонной телескопической рулевой колонкой с ручным приводом
С помощью винтового съемника выверните каждый болт с конической головкой и снимите привод блокировки рулевого управления в сборе с рулевой колонки в сборе.
для моделей с наклонной телескопической рулевой колонкой с электроприводом
С помощью винтового съемника выверните каждый болт с конической головкой и снимите привод блокировки рулевого управления в сборе с рулевой колонки в сборе.
| 4. СНИМИТЕ ЗАЩИТУ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
Снимите защиту ЭБУ рулевого управления с усилителем с ЭБУ рулевого управления с электроусилителем в сборе.

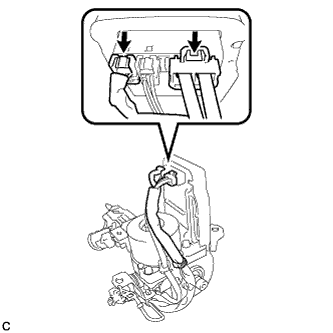

| 5. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ЭБУ (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты) |
Отсоедините 2 разъема от ЭБУ рулевого управления с электроусилителем в сборе.
| 6. СНИМИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С ЭЛЕКТРОУСИЛИТЕЛЕМ В СБОРЕ (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты) |
Закрепите рулевую колонку в сборе в тисках, используя алюминиевые пластины и деревянный брусок, как показано на рисунке.
Обозначения на рисунке*1
| Алюминиевая пластина
|
*2
| Деревянный брусок
|
- ПРИМЕЧАНИЕ:
- Не затягивайте тиски слишком сильно, иначе можно деформировать рулевую колонку в сборе.
- Закрепляйте электродвигатель усилителя рулевого управления в сборе в строго вертикальном положении.
- Подоприте рулевую колонку в сборе деревянным бруском или аналогичным предметом, чтобы не допустить ее падения.
Отсоедините разъем от ЭБУ рулевого управления с усилителем в сборе с электродвигателем.
Выверните 3 болта и снимите ЭБУ рулевого управления с усилителем в сборе с электродвигателем с рулевой колонки с электроусилителем рулевого управления в сборе.
Снимите распорную втулку вала электродвигателя усилителя рулевого управления с рулевой колонки с электроусилителем в сборе.
Снимите демпфер вала электродвигателя усилителя рулевого управления с рулевой колонки с электроусилителем в сборе.

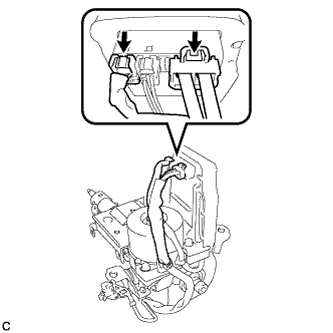

| 7. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ЭБУ (для наклонной телескопической рулевой колонки с электроприводом) |
Отсоедините 2 разъема от ЭБУ рулевого управления с электроусилителем в сборе.
| 8. СНИМИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С ЭЛЕКТРОУСИЛИТЕЛЕМ В СБОРЕ (для наклонной телескопической рулевой колонки с электроприводом) |
Отсоедините разъем от ЭБУ рулевого управления с усилителем в сборе с электродвигателем.
Выверните 3 болта и снимите ЭБУ рулевого управления с усилителем в сборе с электродвигателем с рулевой колонки с электроусилителем рулевого управления в сборе.
Снимите распорную втулку вала электродвигателя усилителя рулевого управления с рулевой колонки с электроусилителем в сборе.
Снимите демпфер вала электродвигателя усилителя рулевого управления с рулевой колонки с электроусилителем в сборе.
