Конденсатор повторная сборка. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Система Отопления Кондиционирования. Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ ОСУШИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

Конденсатор -- Повторная Сборка



1. УСТАНОВИТЕ ОСУШИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ


    Camry ASV50 GSV50 ACV51

  1. Используя плоскогубцы, установите новый осушитель системы кондиционирования на модулятор.



    Camry ASV50 GSV50 ACV51

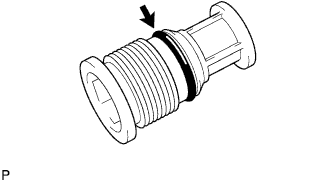

  1. Нанесите достаточное количество компрессорного масла на контактные поверхности нового кольцевого уплотнения и крышки.

    Компрессорное масло:
    ND-OIL 8 или аналогичное


    Camry ASV50 GSV50 ACV51.Система Отопления Кондиционирования.Система Кондиционирования.Конденсатор повторная сборка

  1. С помощью прямого торцевого гаечного ключа на 14 мм установите крышку на модулятор.

    Обозначения на рисунке
    *1
    		Прямой шестигранный ключ 14 мм
    Момент затяжки:
    2,9 N*m{30 kgf*cm, 26 in.*lbf}
    ПРИМЕЧАНИЕ:
    1. Не допускайте налипания грязи и инородных частиц на кольцевое уплотнение и пригоночные поверхности кольцевого уплотнения.
    2. Запрещается использовать какое-либо компрессорное масло помимо ND-OIL 8 или аналогичного.
