  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ОЧИСТИТЕЛЯ ФАР В СБОРЕ

Выключатель Очистителя Фар -- Проверка



1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ОЧИСТИТЕЛЯ ФАР В СБОРЕ


    Camry ASV50 GSV50 ACV51.Стеклоочистители Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Выключатель очистителя фар проверка

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    I9-1 (L) - I9-4 (B)
    		Переключатель очистителя фар включен
    		Менее 1 Ом
    Переключатель очистителя фар выключен
    		10 кОм или более

  1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту I9-3 (ILL+), а отрицательный (-) вывод - к контакту I9-2 (ILL-).

  1. Убедитесь, что подсветка переключателя очистителя фар в сборе включилась.

    OK:
    Подсветка переключателя очистителя фар в сборе включается.

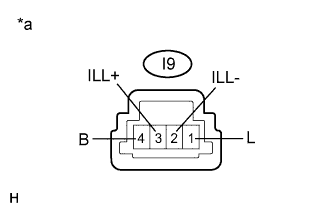

    Обозначения на рисунке
    *a
    		Устройство с отсоединенным жгутом проводов
    (переключатель очистителя фар в сборе)
    Если результат проверки не отвечает требованиям, замените переключатель очистителя фар в сборе.
