dtc b2321 прекращение обмена данными с эбу двери водителя. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ДВЕРИ ВОДИТЕЛЯ)

ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ДВЕРИ ВОДИТЕЛЯ В СБОРЕ

ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

ОПИСАНИЕ

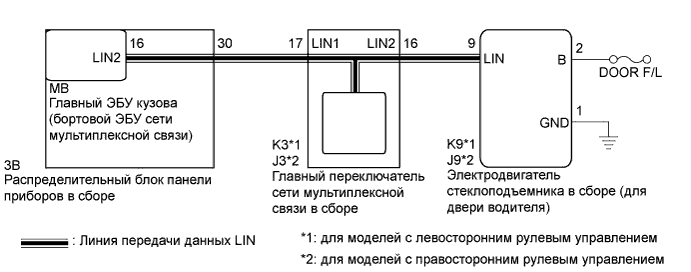

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

1. Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

2. После замены или снятия/установки электродвигателя стеклоподъемника в сборе необходимо выполнить инициализацию (Нажмите здесь).

3. При использовании портативного диагностического прибора для диагностики с выключенным зажиганием:
   Подключите портативный диагностический прибор к разъему DLC3 и с интервалом 1,5 с включайте и выключайте освещение дверных проемов до тех пор, пока не установится связь между портативным диагностическим прибором и автомобилем.


1. Удалите DTC (Нажмите здесь).


2. Еще раз проверьте DTC.


   Результат:

   Результат	Перейти к
   Выводится только диагностический код неисправности DTC B2321.	А
   Одновременно выводятся диагностические коды неисправности DTC B1206 и B2321.	B

   УКАЗАНИЕ:

   Если одновременно выводятся диагностические коды неисправности DTC B1206 и B2321, в первую очередь выполните поиск неисправностей для DTC B1206.

1. Отсоедините разъем K3*1 или J3*2 главного переключателя сети мультиплексной связи.


2. Отсоедините разъем K9*1 или J9*2 электродвигателя стеклоподъемника (двери водителя).


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   K3-16 (LIN2) - K9-9 (LIN)*1 J3-16 (LIN2) - J9-9 (LIN)*2	Всегда	Менее 1 Ом
   K3-16 (LIN2) - масса*1 J3-16 (LIN2) - масса*2	Всегда	10 кОм или более

   1. *1: для моделей с левосторонним рулевым управлением

   2. *2: для моделей с правосторонним рулевым управлением


1. Снимите главный переключатель сети мультиплексной связи в сборе (Нажмите здесь).


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   16 (LIN2) - 17 (LIN1)	Всегда	Менее 1 Ом
   16 (LIN2) - масса	Всегда	10 кОм или более

   Обозначения на рисунке

   *a	Устройство с неподсоединенным жгутом проводов (главный переключатель сети мультиплексной связи в сборе)

1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   K9-2 (B) - масса*1 J9-2 (B) - масса*2	Всегда	11-14 В

2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   K9-1 (GND) - масса*1 J9-1 (GND) - масса*2	Всегда	Менее 1 Ом

   1. *1: для моделей с левосторонним рулевым управлением

   2. *2: для моделей с правосторонним рулевым управлением


1. Замените электродвигатель стеклоподъемника (двери водителя) в сборе (Нажмите здесь).


1. Удалите DTC (Нажмите здесь).


2. Проверьте наличие кодов DTC.


   OK:

   DTC B2321 не выводится.
