dtc b2325 неисправность на шине передачи данных lin. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА (ДВЕРИ ВОДИТЕЛЯ) - ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ)

ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ - ВСЕ ЭБУ)

ПРОВЕРЬТЕ ВЫВОД КОДОВ DTC (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ)

ПРОВЕРЬТЕ ВЫВОДИМЫЙ КОД DTC (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

ПРОВЕРЬТЕ ВЫВОД КОДОВ DTC (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ)

ПРОВЕРЬТЕ ВЫВОД КОДОВ DTC (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ДВЕРИ ВОДИТЕЛЯ В СБОРЕ)

ПРОВЕРЬТЕ ВЫВОД КОДОВ DTC (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ ДВЕРИ ПЕРЕДНЕГО ПАССАЖИРА В СБОРЕ)

ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ЭБУ ЛЮКА (ПРИВОДНОГО МЕХАНИЗМА ЛЮКА В СБОРЕ))

ОПИСАНИЕ

1. *: для моделей с люком

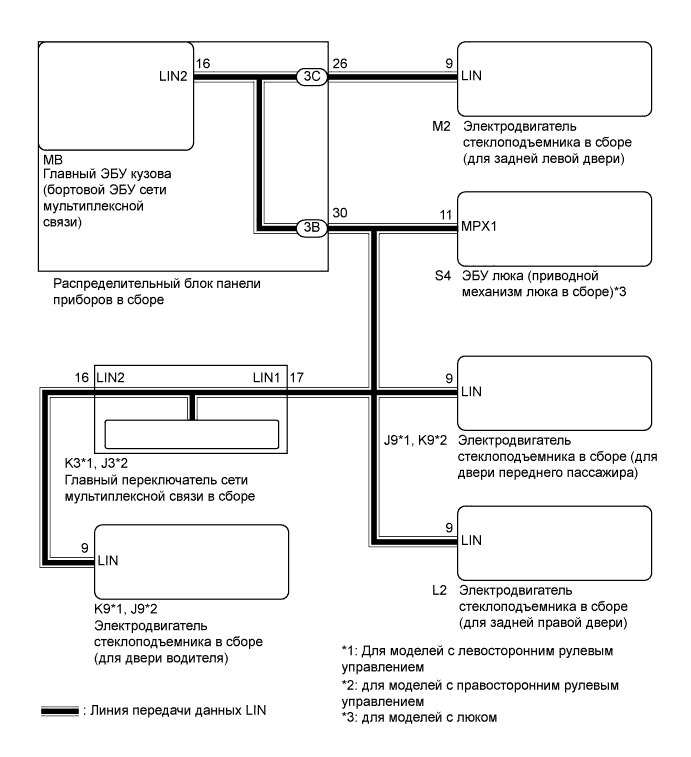

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

1. После замены или снятия/установки ЭБУ люка (приводного механизма люка в сборе) требуется инициализация (Нажмите здесь).

2. После замены или снятия/установки электродвигателя стеклоподъемника в сборе необходимо выполнить инициализацию (Нажмите здесь).

3. При использовании портативного диагностического прибора для диагностики с выключенным зажиганием:
   Подключите портативный диагностический прибор к разъему DLC3 и с интервалом 1,5 с включайте и выключайте освещение дверных проемов до тех пор, пока не установится связь между портативным диагностическим прибором и автомобилем.


1. Отсоедините разъем K3*1 или J3*2 главного переключателя сети мультиплексной связи.


2. Отсоедините разъем K9*1 или J9*2 электродвигателя стеклоподъемника (двери водителя).


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   K3-16 (LIN2) - K9-9 (LIN)*1 J3-16 (LIN2) - J9-9 (LIN)*2	Всегда	Менее 1 Ом
   K3-16 (LIN2) - масса*1 J3-16 (LIN2) - масса*2	Всегда	10 кОм или более

   1. *1: для моделей с левосторонним рулевым управлением

   2. *2: для моделей с правосторонним рулевым управлением


1. Снимите главный переключатель сети мультиплексной связи в сборе (Нажмите здесь).


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   16 (LIN2) - 17 (LIN1)	Всегда	Менее 1 Ом
   16 (LIN2) - масса	Всегда	10 кОм или более

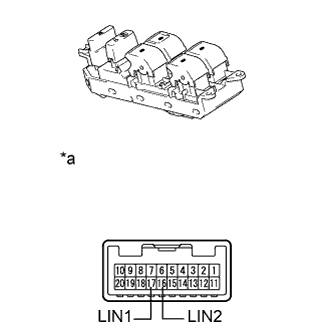

   Обозначения на рисунке

   *a	Устройство с неподсоединенным жгутом проводов (главный переключатель сети мультиплексной связи в сборе)

1. Снимите распределительный блок панели приборов в сборе (Нажмите здесь).







2. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с распределительного блока панели приборов в сборе.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   УКАЗАНИЕ:

   Данная операция предназначена для проверки шины LIN в распределительном блоке панели приборов в сборе, соединяющей жгут проводов и встроенный главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).




   Номинальное сопротивление:




   Контакты для подключения диагностического прибора	Условие	Заданные условия
   3C-26 (LIN2) - MB-16 (LIN2)	Всегда	Менее 1 Ом
   3B-30 (LIN2) - MB-16 (LIN2)	Всегда	Менее 1 Ом

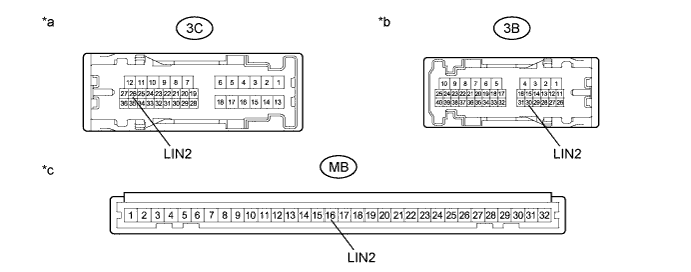

   Обозначения на рисунке

   *a	Устройство с неподсоединенным жгутом проводов (Распределительный блок панели приборов в сборе)	*b	Устройство с неподсоединенным жгутом проводов (Распределительный блок панели приборов в сборе)
   *c	Устройство с неподсоединенным жгутом проводов (Распределительный блок панели приборов в сборе)	-	-

1. Отсоедините разъемы J9*1, K9*2, K3*1, J3*2, S4*3, L2 и M2.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   3C-26 (LIN2) - M2-9 (LIN)	Всегда	Менее 1 Ом
   3B-30 (LIN2) - L2-9 (LIN)	Всегда	Менее 1 Ом
   3B-30 (LIN2) - K3-17 (LIN1)*1 3B-30 (LIN2) - J3-17 (LIN1)*2	Всегда	Менее 1 Ом
   3B-30 (LIN2) - J9-9 (LIN)*1 3B-30 (LIN2) - K9-9 (LIN)*2	Всегда	Менее 1 Ом
   3B-30 (LIN2) - S4-11 (MPX1)*3	Всегда	Менее 1 Ом
   3C-26 (LIN2) - масса	Всегда	10 кОм или более
   3B-30 (LIN2) - масса	Всегда	10 кОм или более

   1. *1: для моделей с левосторонним рулевым управлением

   2. *2: для моделей с правосторонним рулевым управлением

   3. *3: для моделей с люком


1. Подсоедините разъемы K3*1, J3*2, 3B, 3C, S4*3, L2, K9*1, J9*2, J9*1 и K9*2.


2. Сбросьте DTC (Нажмите здесь).


3. По истечении 10 с проверьте, проявляется ли неисправность вновь.


4. Вновь проверьте коды DTC.


   1. *1: для моделей с левосторонним рулевым управлением

   2. *2: для моделей с правосторонним рулевым управлением

   3. *3: для моделей с люком


   Результат:

   Результат	Следующий шаг
   Выводится DTC B2325	А
   DTC B2325 не выводится	B

1. Подсоедините разъем M2.


2. Отсоедините разъем K3*1 или J3*2.


3. Сбросьте DTC (Нажмите здесь).


4. По истечении 10 с проверьте, проявляется ли неисправность вновь.


5. Вновь проверьте коды DTC.


   1. *1: для моделей с левосторонним рулевым управлением

   2. *2: для моделей с правосторонним рулевым управлением


   Результат:

   Результат	Перейти к
   Выводится DTC B2325	А
   DTC B2325 не выводится	B

1. Подсоедините разъем K3*1 или J3*2.


2. Отсоедините разъем L2.


3. Сбросьте DTC (Нажмите здесь).


4. По истечении 10 с проверьте, проявляется ли неисправность вновь.


5. Вновь проверьте коды DTC.


   1. *1: для моделей с левосторонним рулевым управлением

   2. *2: для моделей с правосторонним рулевым управлением


   Результат:

   Результат	Перейти к
   Выводится DTC B2325	А
   DTC B2325 не выводится	B

1. Вновь подсоедините разъем L2.


2. Отсоедините разъем K9*1 или J9*2.


3. Сбросьте DTC (Нажмите здесь).


4. По истечении 10 с проверьте, проявляется ли неисправность вновь.


5. Вновь проверьте коды DTC.


   1. *1: для моделей с левосторонним рулевым управлением

   2. *2: для моделей с правосторонним рулевым управлением


   Результат:

   Результат	Перейти к
   Выводится DTC B2325	А
   DTC B2325 не выводится	B

1. Подсоедините разъем K9*1 или J9*2.


2. Отсоедините разъем J9*1 или K9*2.


3. Сбросьте DTC (Нажмите здесь).


4. По истечении 10 с проверьте, проявляется ли неисправность вновь.


5. Вновь проверьте коды DTC.


   1. *1: для моделей с левосторонним рулевым управлением

   2. *2: для моделей с правосторонним рулевым управлением


   Результат:

   Результат	Перейти к
   DTC B2325 регистрируется (для моделей с люком)	А
   DTC B2325 регистрируется (для моделей без люка)	B
   DTC B2325 не выводится	C

1. Подсоедините разъем J9*1 или K9*2.


2. Отсоедините разъем S4.


3. Сбросьте DTC (Нажмите здесь).


4. По истечении 10 с проверьте, проявляется ли неисправность вновь.


5. Вновь проверьте коды DTC.


   1. *1: для моделей с левосторонним рулевым управлением

   2. *2: для моделей с правосторонним рулевым управлением


   Результат:

   Результат	Перейти к
   Выводится DTC B2325	А
   DTC B2325 не выводится	B
