DTC B2786 Нет отклика от ЭБУ блокировки рулевого управления


ОПИСАНИЕ

Данный диагностический код неисправности DTC выводится, когда обмен данными по шине LIN между ЭБУ сертификации (ЭБУ электронного ключа зажигания) и ЭБУ блокировки рулевого управления (приводом блокировки рулевого управления) прекращается на 10 секунд или более.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2786
Обмен данными по шине LIN между ЭБУ сертификации (ЭБУ электронного ключа зажигания) и ЭБУ блокировки рулевого управления (приводом блокировки рулевого управления) отсутствует 10 секунд или более.
  1. ЭБУ блокировки рулевого управления (привод блокировки рулевого управления)
  2. ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
  3. Жгут проводов или разъем
  4. Предохранитель STR LOCK

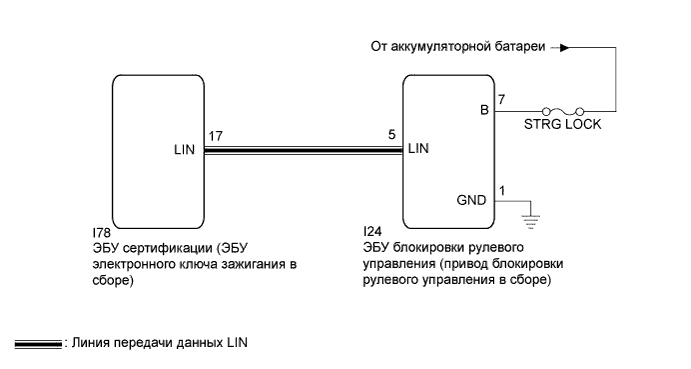

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin. dtc b2786 нет отклика от эбу блокировки рулевого управления


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  2. Если ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) заменен, зарегистрируйте ключи (см. бюллетень технического обслуживания).
  3. При замене ЭБУ блокировки рулевого управления (привода блокировки рулевого управления) выполните регистрацию кода ЭБУ (см. бюллетень технического обслуживания).
  4. При использовании портативного диагностического прибора для диагностики с выключенным зажиганием:
    Подключите портативный диагностический прибор к разъему DLC3 и с интервалом 1,5 с включайте и выключайте освещение дверных проемов до тех пор, пока не установится связь между портативным диагностическим прибором и автомобилем.
1.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Удалите DTC (Нажмите здесь).

  1. Еще раз проверьте DTC.

    Результат:
    Результат
    		Следующий шаг
    Выводится только код B2786
    		А
    Одновременно выводятся диагностические коды неисправности DTC B2786 и B2785
    		B
    УКАЗАНИЕ:
    Если одновременно выводятся диагностические коды неисправности DTC B2786 и B2785, в первую очередь выполните поиск неисправностей для DTC B2785.


B
ПЕРЕЙДИТЕ К КОДУ DTC B2785 (Нажмите здесь)
А


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

  1. Отсоедините разъем I24 ЭБУ блокировки рулевого управления (привода блокировки рулевого управления в сборе).

  1. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I24-1 (GND) - масса
    		Всегда
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I24-7 (B) - масса
    		Всегда
    		11-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ – ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ)

  1. Отсоедините разъем I78 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I78-17 (LIN) - I24-5 (LIN)
    		Всегда
    		Менее 1 Ом
    I78-17 (LIN) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ЗАМЕНИТЕ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ)

  1. Замените привод блокировки рулевого управления в сборе (ЭБУ блокировки рулевого управления) (Нажмите здесь).


ДАЛЕЕ


5.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Сбросьте DTC (Нажмите здесь).

  1. Еще раз проверьте DTC.

    OK:
    DTC B2786 не выводится.


NG
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
OK

КОНЕЦ (ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ) НЕИСПРАВЕН)
