DTC B2785 Ошибка обмена данными между ЭБУ шины LIN


ОПИСАНИЕ

ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) контролирует обмен данными между всеми ЭБУ, подключенными к шине ЭБУ сертификации. Диагностический код неисправности DTC B2785 регистрируется, если ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) обнаруживает ошибку обмена данными между всеми ЭБУ, подключенными к шине ЭБУ сертификации с заданными интервалами 3 раза подряд.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2785
  1. Ошибки системы передачи данных LIN между блоками ЭБУ, либо обрыв или короткое замыкание в линиях связи
  2. ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) 3 раза подряд обнаружил ошибки системы передачи данных LIN.
  1. ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
  2. ЭБУ блокировки рулевого управления (привод блокировки рулевого управления)
  3. Блок идентификационного кода (ЭБУ кода иммобилайзера)*
  4. Жгут проводов или разъем
*: для моделей без функции обратной связи зуммера системы дистанционной блокировки дверей

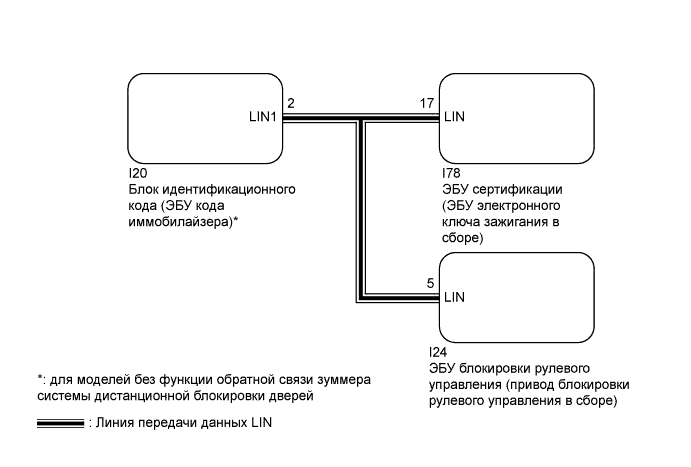

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin. dtc b2785 ошибка обмена данными между эбу шины lin


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. Если ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) заменен, зарегистрируйте ключи (см. бюллетень технического обслуживания).
  2. При замене ЭБУ блокировки рулевого управления (привода блокировки рулевого управления) выполните регистрацию кода ЭБУ (см. бюллетень технического обслуживания).
  3. В случае замены блока идентификационного кода (ЭБУ кода иммобилайзера)* зарегистрируйте код ЭБУ и идентификатор ЭБУ в системе передачи данных (см. бюллетень технического обслуживания).
  4. При использовании портативного диагностического прибора для диагностики с выключенным зажиганием:
    Подключите портативный диагностический прибор к разъему DLC3 и с интервалом 1,5 с включайте и выключайте освещение дверных проемов до тех пор, пока не установится связь между портативным диагностическим прибором и автомобилем.
    *: для моделей без функции обратной связи зуммера системы дистанционной блокировки дверей
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ – КАЖДЫЙ ИЗ ЭБУ)

  1. Отсоедините разъем I78 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

  1. Отсоедините разъем I24 ЭБУ блокировки рулевого управления (привода блокировки рулевого управления в сборе).

  1. Отсоедините разъем I20 блока идентификационного кода (ЭБУ кода иммобилайзера).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I78-17 (LIN) - I24-5 (LIN)
    		Всегда
    		Менее 1 Ом
    I78-17 (LIN) - I20-2 (LIN1)*
    		Всегда
    		Менее 1 Ом
    I78-17 (LIN) - масса
    		Всегда
    		10 кОм или более
    *: для моделей без функции обратной связи зуммера системы дистанционной блокировки дверей


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ВЫВОДИМЫЕ КОДЫ DTC (ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ)

  1. Подсоедините разъем I78 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

  1. Подсоедините разъем I20 блока идентификационного кода (ЭБУ кода иммобилайзера)*.

  1. Сбросьте DTC (Нажмите здесь).

  1. Еще раз проверьте DTC.
    *: для моделей без функции обратной связи зуммера системы дистанционной блокировки дверей

    Результат:
    Результат
    		Следующий шаг
    Выводится DTC B2785 (для моделей без функции обратной связи зуммера системы дистанционной блокировки дверей)
    		А
    Выводится DTC B2785 (для моделей с функцией обратной связи зуммера системы дистанционной блокировки дверей)
    		B
    DTC B2785 не выводится
    		C


B
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

C
ЗАМЕНИТЕ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ) (Нажмите здесь)
А


3.ПРОВЕРЬТЕ ВЫВОДИМЫЙ ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ DTC (БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА))

  1. Подсоедините разъем I24 ЭБУ блокировки рулевого управления (привода блокировки рулевого управления в сборе).

  1. Отсоедините разъем I20 блока идентификационного кода (ЭБУ кода иммобилайзера).

  1. Сбросьте DTC (Нажмите здесь).

  1. Еще раз проверьте DTC.

    Результат:
    Результат
    		Следующий шаг
    Выводится DTC B2785
    		А
    DTC B2785 не выводится
    		B


B
ЗАМЕНИТЕ БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА)
А

ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
