DTC B1273 Прекращение обмена данными с ЭБУ люка


ОПИСАНИЕ

Данный код DTC регистрируется, когда на 10 секунд и более прекращается обмен данными по шине LIN между ЭБУ люка (приводным механизмом люка в сборе) и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи).

№ DTC
Условие обнаружения DTC
Неисправный участок
B1273
Отсутствие обмена данными между ЭБУ люка (приводным механизмом люка в сборе) и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) в течение 10 с и более.
  1. ЭБУ люка (приводной механизм люка в сборе)
  2. Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
  3. Распределительный блок панели приборов в сборе
  4. Жгут проводов или разъем
  5. Предохранитель S/ROOF

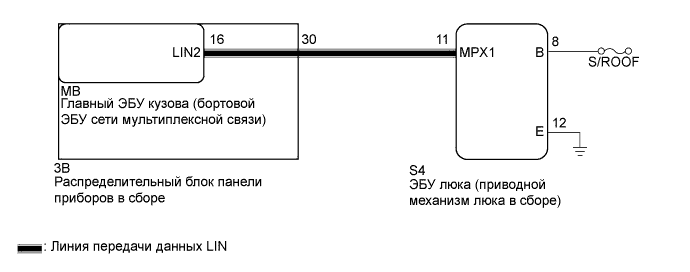

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin. dtc b1273 прекращение обмена данными с эбу люка


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  2. После замены или снятия/установки ЭБУ люка (приводного механизма люка в сборе) требуется инициализация (Нажмите здесь).
  3. При использовании портативного диагностического прибора для диагностики с выключенным зажиганием:
    Подключите портативный диагностический прибор к разъему DLC3 и с интервалом 1,5 с включайте и выключайте освещение дверных проемов до тех пор, пока не установится связь между портативным диагностическим прибором и автомобилем.
1.ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ


  1. Снимите распределительный блок панели приборов в сборе (Нажмите здесь).


    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin. dtc b1273 прекращение обмена данными с эбу люка

  1. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с распределительного блока панели приборов в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    УКАЗАНИЕ:
    Данная операция предназначена для проверки шины LIN в распределительном блоке панели приборов в сборе, соединяющей жгут проводов и встроенный главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    3B-30 (LIN2) - MB-16 (LIN2)
    		Всегда
    		Менее 1 Ом

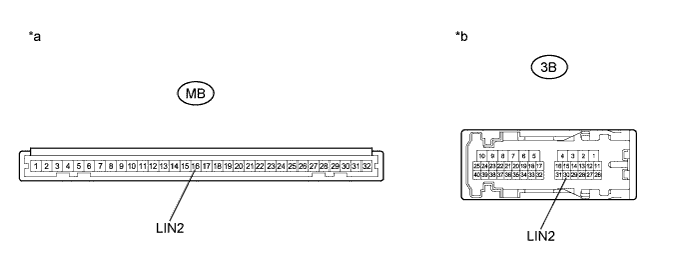

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (Распределительный блок панели приборов в сборе)
    		*b
    		Устройство с неподсоединенным жгутом проводов
    (Распределительный блок панели приборов в сборе)


NG
ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ (Нажмите здесь)
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ - ЭБУ ЛЮКА)

  1. Отсоедините разъем S4 ЭБУ люка (приводного механизма люка в сборе).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    3B-30 (LIN2) - S4-11 (MPX1)
    		Всегда
    		Менее 1 Ом
    3B-30 (LIN2) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЛЮКА - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    S4-8 (B) - S4-12 (E)
    		Всегда
    		11–14 В

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    S4-12 (E) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ЗАМЕНИТЕ ЭБУ ЛЮКА (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ)

  1. Замените ЭБУ люка (приводной механизм люка в сборе) (Нажмите здесь).


ДАЛЕЕ


5.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Удалите DTC (Нажмите здесь).

  1. Еще раз проверьте DTC.

    OK:
    DTC B1273 не выводится.


NG
ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) (Нажмите здесь)
OK

КОНЕЦ (ЭБУ ЛЮКА (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ) НЕИСПРАВЕН)
