Усилитель Тормозной Системы (Для Моделей С Левосторонним Рулевым Управлением) -- Снятие


ПРИМЕЧАНИЕ:
Перед снятием главного цилиндра тормозной системы в сборе с усилителя тормозной системы в сборе обязательно устраните разрежение в усилителе тормозной системы.


1. СНИМИТЕ ГЛАВНЫЙ ЦИЛИНДР ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ
(Нажмите здесь)


2. ОТСОЕДИНИТЕ ТРУБОПРОВОД МЕЖДУ ШЛАНГОМ И ШЛАНГОМ № 1 (для моделей с 2AR-FE)


    Camry ASV50 GSV50 ACV51

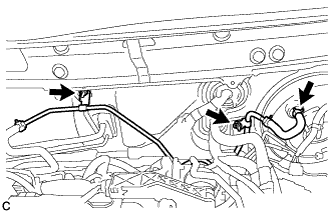

  1. Сдвиньте фиксатор и отсоедините трубопровод между шлангом и шлангом № 1 от усилителя тормозной системы в сборе.

  1. Отверните 2 гайки, чтобы отсоединить трубопровод между шлангом и шлангом № 1 от кузова автомобиля.



3. СНИМИТЕ ТРУБОПРОВОД МЕЖДУ ШЛАНГОМ И ШЛАНГОМ № 1 (для моделей с 1AZ-FE)
УКАЗАНИЕ:
Для двигателя 2AR-FE используйте аналогичную процедуру.


4. ОТСОЕДИНИТЕ ШЛАНГ МЕЖДУ ШТУЦЕРОМ И ОБРАТНЫМ КЛАПАНОМ (для моделей с 2GR-FE)


    Camry ASV50 GSV50 ACV51

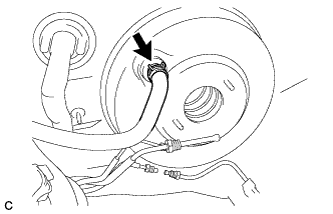

  1. Сдвиньте фиксатор и отсоедините шланг между штуцером и обратным клапаном от усилителя тормозной системы в сборе.



5. СНИМИТЕ ШТИФТ ШТОКА


    Camry ASV50 GSV50 ACV51

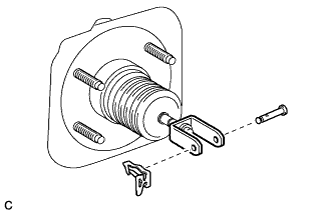

  1. Снимите фиксатор и штифт штока.

  1. Отсоедините вилку штока главного цилиндра тормозной системы от кронштейна педали тормоза в сборе.



6. СНИМИТЕ УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ


    Camry ASV50 GSV50 ACV51

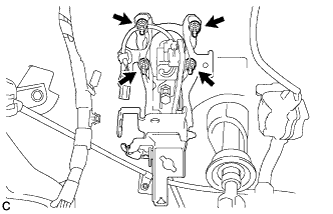

  1. Отверните 4 гайки и снимите усилитель тормозной системы в сборе с кузова.

    ПРИМЕЧАНИЕ:
    Не допускайте перегиба и повреждения трубопроводов тормозной системы.


7. СНИМИТЕ ПРОКЛАДКУ УСИЛИТЕЛЯ ТОРМОЗНОЙ СИСТЕМЫ


    Camry ASV50 GSV50 ACV51

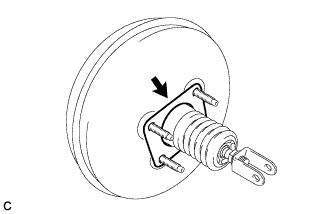

  1. Снимите прокладку усилителя тормозной системы с усилителя тормозной системы в сборе.



8. СНИМИТЕ ВИЛКУ ШТОКА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА

  1. Ослабьте контргайку и снимите вилку штока главного цилиндра тормозной системы и контргайку с усилителя тормозной системы в сборе.



9. СНИМИТЕ ОБРАТНЫЙ ВАКУУМНЫЙ КЛАПАН ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ

  1. Снимите обратный вакуумный клапан в сборе с усилителя тормозной системы в сборе.



10. СНИМИТЕ УПЛОТНИТЕЛЬНУЮ ШАЙБУ ОБРАТНОГО КЛАПАНА

  1. Снимите уплотнительную шайбу обратного вакуумного клапана с усилителя тормозной системы в сборе.
