Усилитель Тормозной Системы (Для Моделей С Левосторонним Рулевым Управлением) -- Снятие |
- ПРИМЕЧАНИЕ:
- Перед снятием главного цилиндра тормозной системы в сборе с усилителя тормозной системы в сборе обязательно устраните разрежение в усилителе тормозной системы.
| 1. СНИМИТЕ ГЛАВНЫЙ ЦИЛИНДР ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ |
| 2. ОТСОЕДИНИТЕ ТРУБОПРОВОД МЕЖДУ ШЛАНГОМ И ШЛАНГОМ № 1 (для моделей с 2AR-FE) |

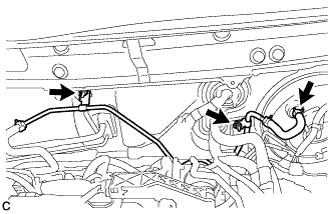

Сдвиньте фиксатор и отсоедините трубопровод между шлангом и шлангом № 1 от усилителя тормозной системы в сборе.
 |
Отверните 2 гайки, чтобы отсоединить трубопровод между шлангом и шлангом № 1 от кузова автомобиля.
| 3. ОТСОЕДИНИТЕ ШЛАНГ МЕЖДУ ШТУЦЕРОМ И ОБРАТНЫМ КЛАПАНОМ (для моделей с 2GR-FE) |

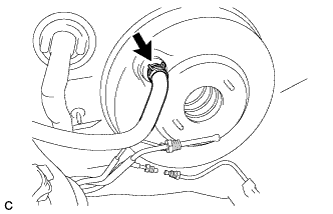

Сдвиньте фиксатор и отсоедините шланг между штуцером и обратным клапаном от усилителя тормозной системы в сборе.
 |
| 4. СНИМИТЕ ШТИФТ ШТОКА |
Снимите фиксатор и штифт штока.
 |
Отсоедините вилку штока главного цилиндра тормозной системы от кронштейна педали тормоза в сборе.
| 5. СНИМИТЕ УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ |

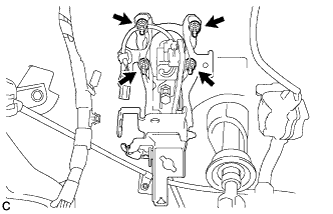

Отверните 4 гайки и снимите усилитель тормозной системы в сборе с кузова.
- ПРИМЕЧАНИЕ:
- Не допускайте перегиба и повреждения трубопроводов тормозной системы.
 |
| 6. СНИМИТЕ ПРОКЛАДКУ УСИЛИТЕЛЯ ТОРМОЗНОЙ СИСТЕМЫ |
Снимите прокладку усилителя тормозной системы с усилителя тормозной системы в сборе.
 |
| 7. СНИМИТЕ ВИЛКУ ШТОКА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА |
Ослабьте контргайку и снимите вилку штока главного цилиндра тормозной системы и контргайку с усилителя тормозной системы в сборе.
| 8. СНИМИТЕ ОБРАТНЫЙ ВАКУУМНЫЙ КЛАПАН ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ |
Снимите обратный вакуумный клапан в сборе с усилителя тормозной системы в сборе.
| 9. СНИМИТЕ УПЛОТНИТЕЛЬНУЮ ШАЙБУ ОБРАТНОГО КЛАПАНА |
Снимите уплотнительную шайбу обратного вакуумного клапана с усилителя тормозной системы в сборе.
