ВЕНТИЛЯТОР СИСТЕМЫ ОХЛАЖДЕНИЯ - Цепь вентилятора системы охлаждения


ОПИСАНИЕ

Для управления вентилятором системы охлаждения ЕCM вычисляет необходимую скорость вращения вентилятора системы охлаждения в зависимости от температуры охлаждающей жидкости, состояния выключателя системы кондиционирования, давления хладагента, частоты вращения коленчатого вала двигателя и скорости автомобиля и передает сигналы в ЭБУ вентиляторов системы охлаждения. ЭБУ вентилятора системы охлаждения управляет скоростью вращения вентилятора в зависимости от сигнала продолжительности включения, полученного от ECM. Поскольку управление вентилятором основано на рабочих условиях, ECM может оптимальным образом управлять им посредством ЭБУ вентилятора системы охлаждения, в результате достигается высокая степень охлаждения и тишина работы двигателя.

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Система Охлаждения Двигателя 2Gr-Fe.Система Охлаждения.Вентилятор системы охлаждения цепь вентилятора системы охлаждения


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
1.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ СИСТЕМЫ ОХЛАЖДЕНИЯ)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Powertrain / Engine / Active Test / Control the Electric Cooling Fan.

  1. Проверьте работу вентиляторов системы охлаждения, управляя ими с помощью портативного диагностического прибора.

    OK:

    Режим работы прибора
    		Заданные условия
    ON (ВКЛ)
    		Вентиляторы системы охлаждения работают
    OFF (ВЫКЛ)
    		Вентиляторы системы охлаждения перестали работать

    Результат:

    Результат
    		Следующий шаг
    OK
    		А
    NG (Вентиляторы системы охлаждения не работают)
    		B
    NG (Вентиляторы системы охлаждения не останавливаются)
    		C


B
Перейдите к шагу 2

C
Перейдите к шагу 15
А

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

2.ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ (ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА И ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА № 2)

  1. Проверьте электродвигатель вентилятора системы охлаждения и электродвигатель вентилятора системы охлаждения № 2 (Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    OK
    		А
    NG (электродвигатель вентилятора системы охлаждения)
    		B
    NG (электродвигатель вентилятора системы охлаждения № 2)
    		C


B
ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ (Нажмите здесь)

C
ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ № 2 (Нажмите здесь)
А


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИСТОЧНИКА ПИТАНИЯ ЭБУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ)


    Camry ASV50 GSV50 ACV51.Система Охлаждения Двигателя 2Gr-Fe.Система Охлаждения.Вентилятор системы охлаждения цепь вентилятора системы охлаждения

  1. Отсоедините разъем ЭБУ вентилятора системы охлаждения.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    A10-3 (+B1) - A10-1 (E1)
    		Зажигание включено (IG)
    		11 - 14 В

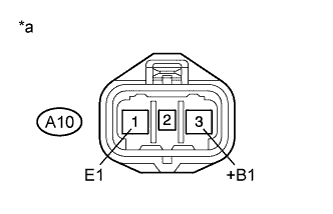

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ вентилятора системы охлаждения)


NG
Перейдите к шагу 5
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЕСМ – ЭБУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ)

  1. Отсоедините разъем ECM.

  1. Отсоедините разъем ЭБУ вентилятора системы охлаждения.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    A25-5 (RFC) или A10-2 (SI) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ECM – ЭБУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ)
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ - МАССА)

  1. Отсоедините разъем ЭБУ вентилятора системы охлаждения.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    A10-1 (E1) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ - МАССА)
OK


6.ПРОВЕРИТЬ РЕЛЕ ВЕНТИЛЯТОРА

  1. Проверьте реле FAN (Нажмите здесь).



NG
ЗАМЕНИТЕ РЕЛЕ FAN
OK


7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПИТАНИЕ РЕЛЕ FAN)


    Camry ASV50 GSV50 ACV51.Система Охлаждения Двигателя 2Gr-Fe.Система Охлаждения.Вентилятор системы охлаждения цепь вентилятора системы охлаждения

  1. Извлеките реле FAN из блока реле и распределительного блока моторного отсека в сборе.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    3 (реле FAN) - масса
    		Всегда
    		11-14 В

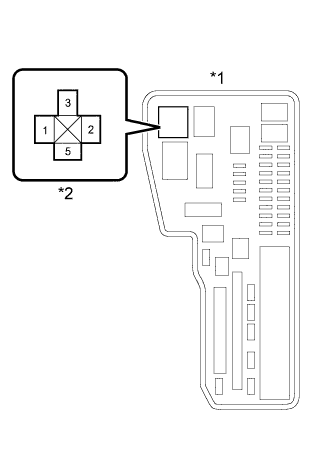

    Обозначения на рисунке
    *1
    		Блок реле и распределительный блок моторного отсека в сборе
    *2
    		Реле FAN


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РЕЛЕ FAN - АККУМУЛЯТОРНАЯ БАТАРЕЯ)
OK


8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ – РЕЛЕ FAN)

  1. Извлеките реле FAN из блока реле и распределительного блока моторного отсека в сборе.

  1. Отсоедините разъем ЭБУ вентилятора системы охлаждения.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    A10-3 (+B1) - 5 (реле FAN)
    		Всегда
    		Менее 1 Ом
    A10-3 (+B1) или 5 (реле FAN) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ - РЕЛЕ FAN)
OK


9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ FAN - МАССА)

  1. Извлеките реле FAN из блока реле и распределительного блока моторного отсека в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    2 (реле FAN) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РЕЛЕ FAN - МАССА)
OK


10.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ FAN - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

  1. Извлеките реле FAN из блока реле и распределительного блока моторного отсека в сборе.

  1. Отсоедините разъем распределительного блока панели приборов.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    1 (реле FAN) - 3D-36
    		Всегда
    		Менее 1 Ом
    1 (реле FAN) или 3D-36 - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РЕЛЕ FAN – РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)
OK


11.ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ (РЕЛЕ IG1 № 2)


    Camry ASV50 GSV50 ACV51.Система Охлаждения Двигателя 2Gr-Fe.Система Охлаждения.Вентилятор системы охлаждения цепь вентилятора системы охлаждения

  1. Отсоедините разъем распределительного блока панели приборов.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    3E-1 - 3D-36
    		Напряжение аккумуляторной батареи не подается на контакты 3A-27 и 3B-7
    		10 кОм или более
    3E-1 - 3D-36
    		Напряжение аккумуляторной батареи подается на контакты 3A-27 и 3B-7
    		Менее 1 Ом

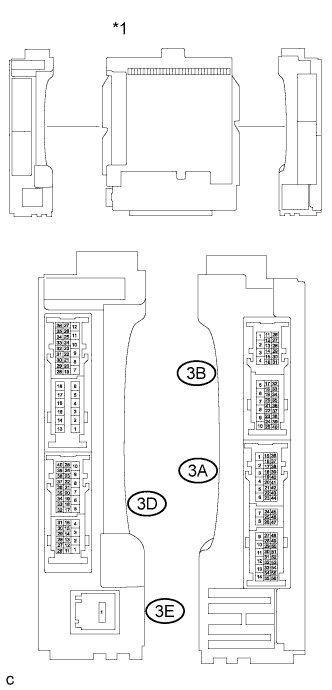

    Обозначения на рисунке
    *1
    		Распределительный блок панели приборов в сборе


NG
ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ (РЕЛЕ IG1 № 2)
OK


12.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ – ИСТОЧНИК ПИТАНИЯ)


    Camry ASV50 GSV50 ACV51.Система Охлаждения Двигателя 2Gr-Fe.Система Охлаждения.Вентилятор системы охлаждения цепь вентилятора системы охлаждения

  1. Отсоедините разъем распределительного блока панели приборов.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    3E-1 - масса
    		Всегда
    		11 - 14 В

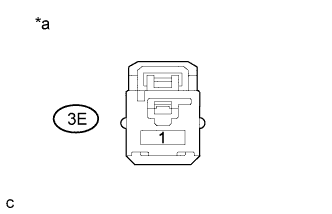

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к распределительному блоку панели приборов в сборе)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)
OK


13.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ – МАССА)

  1. Отсоедините разъем распределительного блока панели приборов.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    3B-7 - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ – МАССА)
OK


14.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ – ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ))

  1. Отсоедините разъем распределительного блока панели приборов.

  1. Отсоедините разъем ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    3A-27 - I78-6 (IG1D)
    		Всегда
    		Менее 1 Ом
    3A-27 или I78-6 (IG1D) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ – ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ))
OK

ПРОВЕРЬТЕ ИНТЕЛЛЕКТУАЛЬНУЮ СИСТЕМУ ПОСАДКИ И ЗАПУСКА (Нажмите здесь)

15.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЕСМ – ЭБУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ)

  1. Отсоедините разъем ECM.

  1. Отсоедините разъем ЭБУ вентилятора системы охлаждения.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    A25-5 (RFC) - A10-2 (SI)
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ECM – ЭБУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ)
OK


16.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ – МАССА)


    Camry ASV50 GSV50 ACV51.Система Охлаждения Двигателя 2Gr-Fe.Система Охлаждения.Вентилятор системы охлаждения цепь вентилятора системы охлаждения

  1. Отсоедините разъем электродвигателя вентилятора системы охлаждения.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    z14-1 - масса
    		Всегда
    		 10 кОм или более

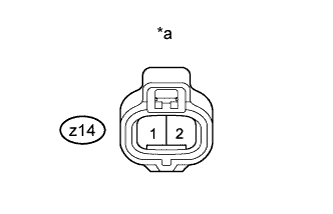

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (электродвигатель вентилятора системы охлаждения)


NG
ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ (Нажмите здесь)
OK


17.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ № 2 – МАССА)


    Camry ASV50 GSV50 ACV51.Система Охлаждения Двигателя 2Gr-Fe.Система Охлаждения.Вентилятор системы охлаждения цепь вентилятора системы охлаждения

  1. Отсоедините разъем электродвигателя вентилятора системы охлаждения № 2.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    z15-1 - масса
    		Всегда
    		 10 кОм или более

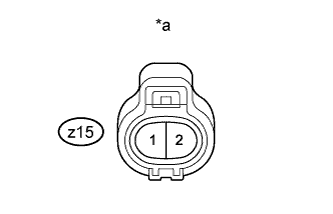

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (электродвигатель вентилятора системы охлаждения № 2)


NG
ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ № 2 (Нажмите здесь)
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
