Тормоза. Camry ASV50 GSV50 ACV51
Тормозная Система (Другая). Camry ASV50 GSV50 ACV51
Педаль Тормоза (Для Моделей С Правосторонним Рулевым Управлением) -- Снятие |
| 1. СНИМИТЕ УСИЛЕНИЕ ПАНЕЛИ ПРИБОРОВ В СБОРЕ С КОНДИЦИОНЕРОМ |
- УКАЗАНИЕ:
- Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением (Нажмите здесь).
| 2. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
Отсоедините разъем.
 |
Поверните выключатель стоп-сигналов против часовой стрелки и снимите его.
 |
| 3. СНИМИТЕ МОНТАЖНЫЙ ПЕРЕХОДНИК ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ |
| 4. СНИМИТЕ ШТИФТ ШТОКА |
Снимите фиксатор и штифт штока.
 |
Отсоедините вилку штока главного цилиндра тормозной системы от кронштейна педали тормоза в сборе.

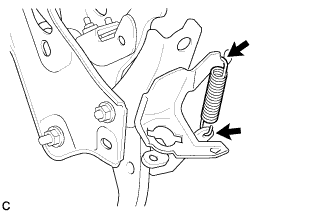

| 5. СНИМИТЕ СТЯЖНУЮ ПРУЖИНУ ПЕДАЛИ ТОРМОЗА |
Снимите стяжную пружину педали тормоза с кронштейна педали тормоза в сборе.
 |
| 6. СНИМИТЕ КРОНШТЕЙН ПЕДАЛИ ТОРМОЗА В СБОРЕ |

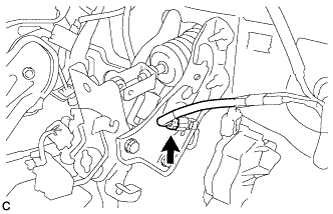

Отсоедините разъем реле нагрузки на педаль тормоза.
 |

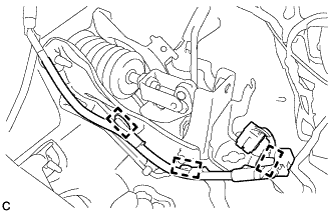

Освободите 3 зажима и отсоедините жгут проводов от кронштейна педали тормоза в сборе.
 |

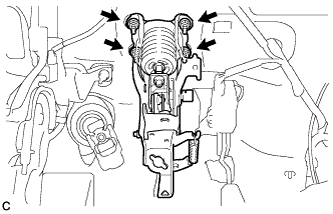

Отверните 4 гайки и снимите кронштейн педали тормоза в сборе.
 |
