Тормоза. Camry ASV50 GSV50 ACV51
Тормозная Система (Другая). Camry ASV50 GSV50 ACV51
Педаль Тормоза (Для Моделей С Левосторонним Рулевым Управлением) -- Снятие |
| 1. СНИМИТЕ УСИЛЕНИЕ ПАНЕЛИ ПРИБОРОВ В СБОРЕ С КОНДИЦИОНЕРОМ |
| 2. СНИМИТЕ ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР В СБОРЕ (для моделей с автоматической системой управления уровнем фар) |
Отсоедините разъем.
 |
Расцепите зажим.
Обозначения на рисунке *1 Зажим *2 Направляющая
Выверните болт.
Освободите 2 направляющие и снимите ЭБУ системы управления уровнем фар в сборе.
| 3. СНИМИТЕ ЭБУ СИСТЕМЫ AFS (для моделей с AFS) |
Отсоедините разъем.
|
Расцепите зажим.
Обозначения на рисунке *1 Зажим *2 Направляющая
Выверните болт.
Освободите 2 направляющие и снимите ЭБУ системы AFS.
| 4. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
Отсоедините разъем.
 |
Поверните выключатель стоп-сигналов против часовой стрелки и снимите его.
 |
| 5. СНИМИТЕ МОНТАЖНЫЙ ПЕРЕХОДНИК ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ |
| 6. СНИМИТЕ ШТИФТ ШТОКА |
Снимите фиксатор и штифт штока.
 |
Отсоедините вилку штока главного цилиндра тормозной системы от кронштейна педали тормоза в сборе.
| 7. СНИМИТЕ СТЯЖНУЮ ПРУЖИНУ ПЕДАЛИ ТОРМОЗА |

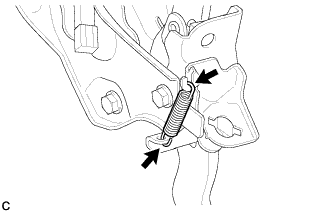

Снимите стяжную пружину педали тормоза с кронштейна педали тормоза в сборе.
 |
| 8. СНИМИТЕ КРОНШТЕЙН ПЕДАЛИ ТОРМОЗА В СБОРЕ |

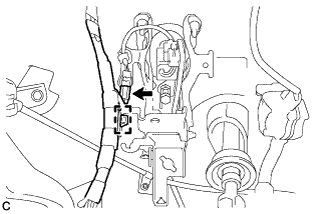

Отсоедините разъем реле нагрузки на педаль тормоза и освободите зажим.
 |

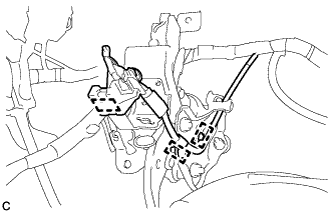

Освободите 3 зажима и отсоедините жгут проводов от кронштейна педали тормоза в сборе.
 |

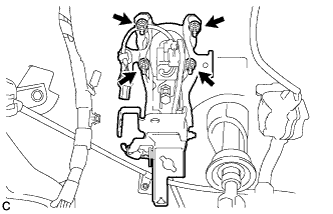

Отверните 4 гайки и снимите кронштейн педали тормоза в сборе.
 |
