Педаль Тормоза (Для Моделей С Левосторонним Рулевым Управлением) -- Установка |
1. УСТАНОВИТЕ КРОНШТЕЙН ПЕДАЛИ ТОРМОЗА В СБОРЕ |
Установите кронштейн педали тормоза в сборе и закрепите его 4 гайками.
- Момент затяжки:
- 13 N*m{131 kgf*cm, 9 ft.*lbf}
Введите в зацепление 3 зажима, чтобы закрепить жгут проводов на кронштейне педали тормоза в сборе.
Подсоедините разъем реле нагрузки на педаль тормоза и введите в зацепление зажим.
2. УСТАНОВИТЕ СТЯЖНУЮ ПРУЖИНУ ПЕДАЛИ ТОРМОЗА |

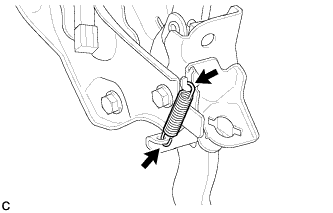

Установите стяжную пружину педали тормоза на кронштейн педали тормоза в сборе.
- ПРИМЕЧАНИЕ:
- Сначала закрепите нижнюю часть стяжной пружины педали тормоза, обеспечив, чтобы открытая часть крюка была обращена к задней стороне автомобиля. Затем закрепите верхнюю часть стяжной пружины педали тормоза, обеспечив, чтобы открытая часть крюка была обращена к передней стороне автомобиля.
![]() |
3. УСТАНОВИТЕ ШТИФТ ШТОКА |
Нанесите на шток гликолевую консистентную смазку на основе литиевого мыла.
Обозначения на рисунке Гликолевая консистентная смазка на основе литиевого мыла
![]() |

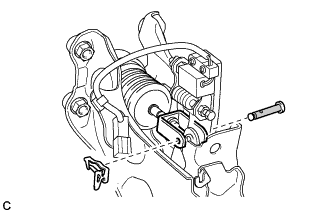

Подсоедините вилку штока главного цилиндра тормозной системы к кронштейну педали тормоза с помощью штифта штока и установите новый фиксатор, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- При вставке штифта его конец с фиксатором должен быть обращен наружу автомобиля.
- Убедитесь, что вилка штока главного цилиндра тормозной системы смещается в сторону.
4. УСТАНОВИТЕ МОНТАЖНЫЙ ПЕРЕХОДНИК ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ |
5. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
Вставьте выключатель стоп-сигналов в сборе до упора, чтобы его втулка с резьбой коснулась педали.
- ПРИМЕЧАНИЕ:
- При установке выключателя стоп-сигналов в сборе удерживайте педаль тормоза так, чтобы она не была нажата.
![]() |
Для установки поверните выключатель стоп-сигналов в сборе на четверть оборота по часовой стрелке.
- Момент затяжки:
- 1,5 N*m{15 kgf*cm, 13 in.*lbf} или менее
- ПРИМЕЧАНИЕ:
- При установке выключателя стоп-сигналов в сборе удерживайте педаль тормоза так, чтобы она не была нажата.
![]() |
Подсоедините разъем.
Проверьте выступание плунжера.
Выступание плунжера Область Измерение a 1,5 - 2,5 мм (0,0591 - 0,0984 дюйма) - Для моделей с левосторонним рулевым управлением:
- Если выступание не соответствует заданному, заново проверьте установку выключателя и при необходимости выполните регулировку педали тормоза (Нажмите здесь).
- Для моделей с правосторонним рулевым управлением:
- Если выступание не соответствует заданному, заново проверьте установку выключателя и при необходимости выполните регулировку педали тормоза (Нажмите здесь).
- ПРИМЕЧАНИЕ:
- Не нажимайте на педаль тормоза и не поддерживайте ее.
6. УСТАНОВИТЕ ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР В СБОРЕ (для моделей с автоматической системой управления уровнем фар) |
Введите в зацепление 2 направляющие.
Установите ЭБУ системы управления уровнем фар в сборе и закрепите его болтом.
- Момент затяжки:
- 8,0 N*m{82 kgf*cm, 71 in.*lbf}
Введите зажим в зацепление.
Подсоедините разъем.
7. УСТАНОВИТЕ ЭБУ СИСТЕМЫ AFS (для моделей с AFS) |
Введите в зацепление 2 направляющие.
Установите ЭБУ системы AFS и закрепите его болтом.
- Момент затяжки:
- 8,0 N*m{82 kgf*cm, 71 in.*lbf}
Введите зажим в зацепление.
Подсоедините разъем.
8. УСТАНОВИТЕ УСИЛЕНИЕ ПАНЕЛИ ПРИБОРОВ В СБОРЕ С КОНДИЦИОНЕРОМ |
9. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ ПЕДАЛЬ ТОРМОЗА |
