Педаль тормоза (для моделей с правосторонним рулевым управлением) установка. Camry ASV50

Установите кронштейн педали тормоза в сборе и закрепите его 4 гайками.

Момент затяжки:

13 N*m{131 kgf*cm, 9 ft.*lbf}

Введите в зацепление 3 зажима, чтобы закрепить жгут проводов на кронштейне педали тормоза в сборе.

Подсоедините разъем реле нагрузки на педаль тормоза.

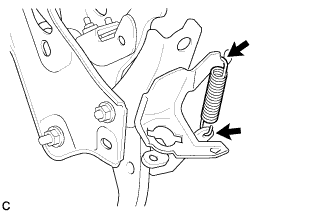

Установите стяжную пружину педали тормоза на кронштейн педали тормоза в сборе.

ПРИМЕЧАНИЕ:

Сначала закрепите нижнюю часть стяжной пружины педали тормоза, обеспечив, чтобы открытая часть крюка была обращена к задней стороне автомобиля. Затем закрепите верхнюю часть стяжной пружины педали тормоза, обеспечив, чтобы открытая часть крюка была обращена к передней стороне автомобиля.

Нанесите на шток гликолевую консистентную смазку на основе литиевого мыла.

Обозначения на рисунке

Гликолевая консистентная смазка на основе литиевого мыла

Подсоедините вилку штока главного цилиндра тормозной системы к кронштейну педали тормоза с помощью штифта штока и установите новый фиксатор, как показано на рисунке.

ПРИМЕЧАНИЕ:

1. При вставке штифта его конец с фиксатором должен быть обращен наружу автомобиля.

2. Убедитесь, что вилка штока главного цилиндра тормозной системы смещается в сторону.


Вставьте выключатель стоп-сигналов в сборе до упора, чтобы его втулка с резьбой коснулась педали.

ПРИМЕЧАНИЕ:

При установке выключателя стоп-сигналов в сборе удерживайте педаль тормоза так, чтобы она не была нажата.

Для установки поверните выключатель стоп-сигналов в сборе на четверть оборота по часовой стрелке.

Момент затяжки:

1,5 N*m{15 kgf*cm, 13 in.*lbf} или менее

ПРИМЕЧАНИЕ:

При установке выключателя стоп-сигналов в сборе удерживайте педаль тормоза так, чтобы она не была нажата.

Подсоедините разъем.

Проверьте выступание плунжера.

Для моделей с левосторонним рулевым управлением:

Если выступание не соответствует заданному, заново проверьте установку выключателя и при необходимости выполните регулировку педали тормоза (Нажмите здесь).

Для моделей с правосторонним рулевым управлением:

Если выступание не соответствует заданному, заново проверьте установку выключателя и при необходимости выполните регулировку педали тормоза (Нажмите здесь).

ПРИМЕЧАНИЕ:

Не нажимайте на педаль тормоза и не поддерживайте ее.
