Гибкий шланг переднего тормоза снятие. Camry ASV50

Тормоза. Camry ASV50 GSV50 ACV51
Тормоз (Передний). Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

  2. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ

  3. СНИМИТЕ ГИБКИЙ ШЛАНГ ПЕРЕДНЕГО ТОРМОЗА

Гибкий Шланг Переднего Тормоза -- Снятие


ПРИМЕЧАНИЕ:
Если шланги с правой и левой сторон отсоединяются одновременно, обязательно нанесите на каждый шланг метку, обозначающую положение его установки.
УКАЗАНИЕ:
  1. Порядок выполнения работ одинаков для правой и левой стороны.
  2. Ниже описан порядок работ для левой стороны.


1. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО


2. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ
ПРИМЕЧАНИЕ:
При попадании тормозной жидкости на окрашенные поверхности незамедлительно сотрите ее.


3. СНИМИТЕ ГИБКИЙ ШЛАНГ ПЕРЕДНЕГО ТОРМОЗА


    Camry ASV50 GSV50 ACV51

  1. Снимите пустотелый соединительный болт-штуцер и прокладку, а затем отсоедините гибкий шланг переднего тормоза от колесного тормозного цилиндра переднего дискового тормоза в сборе.



    Camry ASV50 GSV50 ACV51.Тормоз (Передний).Передний Тормоз.Гибкий шланг переднего тормоза снятие

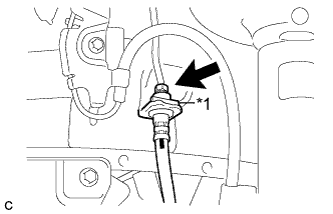

  1. С помощью разрезной головки отсоедините трубопровод тормозной системы, удерживая передний гибкий шланг гаечным ключом.

    Обозначения на рисунке
    *1
    		Фиксатор
    ПРИМЕЧАНИЕ:
    1. Не допускайте изгиба и повреждения трубопровода тормозной системы.
    2. Не допускайте попадания в трубопровод тормозной системы посторонних частиц, например, грязи или пыли, со стороны соединений.

  1. Снимите фиксатор.



    Camry ASV50 GSV50 ACV51

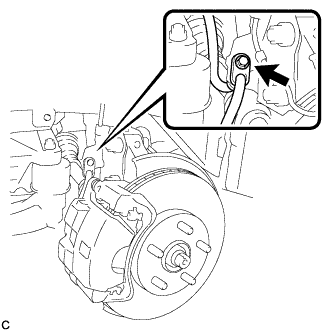

  1. Выверните болт и снимите передний гибкий шланг с переднего амортизатора в сборе.
