Гибкий шланг переднего тормоза установка. Camry ASV50

Тормоза. Camry ASV50 GSV50 ACV51
Тормоз (Передний). Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ ГИБКИЙ ШЛАНГ ПЕРЕДНЕГО ТОРМОЗА

  2. УДАЛИТЕ ВОЗДУХ ИЗ ТРУБОПРОВОДА ТОРМОЗНОЙ СИСТЕМЫ

  3. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЕСО

Гибкий Шланг Переднего Тормоза -- Установка


ПРИМЕЧАНИЕ:
  1. Так как левый и правый шланги не являются взаимозаменяемыми, при установке гибких шлангов проверяйте каталожный номер.
  2. Если шланги используются повторно, подсоединяйте их после проверки идентификационных отметок, нанесенных при отсоединении каждого шланга.
УКАЗАНИЕ:
  1. Порядок выполнения работ одинаков для правой и левой стороны.
  2. Ниже описан порядок работ для левой стороны.


1. УСТАНОВИТЕ ГИБКИЙ ШЛАНГ ПЕРЕДНЕГО ТОРМОЗА

  1. Установите новый фиксатор на гибкий шланг переднего тормоза.

    ПРИМЕЧАНИЕ:
    Установите зажим до упора.

  1. С помощью разрезной головки подсоедините трубопровод тормозной системы к переднему гибкому шлангу, удерживая гибкий шланг гаечным ключом.

    Момент затяжки:
    15 N*m{155 kgf*cm, 11 ft.*lbf}
    ПРИМЕЧАНИЕ:
    1. Не допускайте изгиба и повреждения трубопровода тормозной системы.
    2. Не допускайте попадания в трубопровод тормозной системы посторонних частиц, например, грязи или пыли, со стороны соединений.
    3. Если совместно с динамометрическим ключом используется разрезная головка, используйте формулу для расчета заданных моментов затяжки (Нажмите здесь).


    Camry ASV50 GSV50 ACV51.Тормоз (Передний).Передний Тормоз.Гибкий шланг переднего тормоза установка

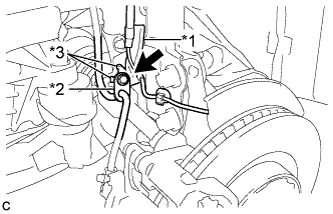

  1. Установите зажим переднего датчика частоты вращения и передний гибкий шланг на кронштейн амортизатора, закрепив их болтом.

    Обозначения на рисунке
    *1
    		Зажим переднего датчика частоты вращения
    *2
    		Передний гибкий шланг
    *3
    		Захват
    Момент затяжки:
    19 N*m{192 kgf*cm, 14 ft.*lbf}
    ПРИМЕЧАНИЕ:
    1. Не допускайте перекручивания жгута проводов переднего датчика частоты вращения при установке.
    2. Надежно закрепите 2 захвата зажима переднего датчика частоты вращения на кронштейне амортизатора.
    3. Для скрепления гибкого шланга тормоза и переднего датчика частоты вращения используется болт. Убедитесь, что шланг располагается поверх переднего датчика частоты вращения.


    Camry ASV50 GSV50 ACV51.Тормоз (Передний).Передний Тормоз.Гибкий шланг переднего тормоза установка

  1. Подсоедините гибкий шланг переднего тормоза к колесному тормозному цилиндру переднего дискового тормоза в сборе с помощью соединительного болта-штуцера и новой прокладки.

    Обозначения на рисунке
    *a
    		Отверстие замка
    Момент затяжки:
    29 N*m{300 kgf*cm, 22 ft.*lbf}
    ПРИМЕЧАНИЕ:
    Надежно установите замок гибкого шланга в отверстие замка цилиндра переднего дискового тормоза.


2. УДАЛИТЕ ВОЗДУХ ИЗ ТРУБОПРОВОДА ТОРМОЗНОЙ СИСТЕМЫ
(Нажмите здесь).


3. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЕСО
Момент затяжки:
103 N*m{1049 kgf*cm, 76 ft.*lbf}
