dtc b279a постоянная выдача сигналов высокого уровня в линии связи противоугонной системы. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Противоугонная Система Система Дистанционного Управления Замками Дверей. Camry ASV50 GSV50 ACV51

ОПИСАНИЕ

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ – ECM)

ПРОВЕРЬТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ (ВЫХОД)

ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ

ЗАРЕГИСТРИРУЙТЕ КЛЮЧ

ЗАРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАЧИ ДАННЫХ ЭБУ

ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

DTC B279A Постоянная выдача сигналов высокого уровня в линии связи противоугонной системы


ОПИСАНИЕ

ECM регистрирует данный код DTC, если по линии передачи данных (EFIO-IMI) в ЭБУ электронного ключа зажигания выдаются только сигналы высокого уровня (например, при коротком замыкании на +B).

№ DTC
Условие обнаружения DTC
Неисправный участок
B279A
В линии связи (EFIO-IMI) между ECM и ЭБУ электронного ключа зажигания выдаются только сигналы высокого уровня.
  1. Жгут проводов или разъем
  2. ECM
  3. ЭБУ электронного ключа зажигания

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

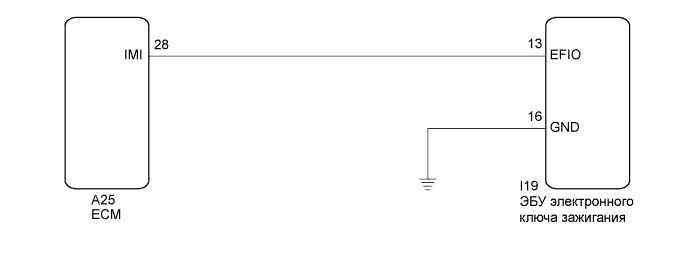

Для моделей с 2AR-FE

Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b279a постоянная выдача сигналов высокого уровня в линии связи противоугонной системы


для моделей с 1AZ-FE

Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b279a постоянная выдача сигналов высокого уровня в линии связи противоугонной системы


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
В случае замены ЭБУ электронного ключа зажигания в сборе или ECM обратитесь к бюллетеню технического обслуживания.
1.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    УКАЗАНИЕ:
    Если выводятся какие-либо другие коды, не связанные с кодом DTC B279A, сначала выполните поиск неисправностей для данных DTC.
    Результат:
    Результат
    		Перейти к
    Выводится DTC B279A
    		А
    Помимо DTC B279A выводятся другие DTC
    		B


B
ПЕРЕЙДИТЕ К "ТАБЛИЦЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ" (Нажмите здесь)
А


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ – ECM)

  1. Отсоедините разъем ЭБУ электронного ключа зажигания.

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное сопротивление:
    Для моделей с 2AR-FE
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    I19-13 (EFIO) - A25-28 (IMI)
    		Всегда
    		Менее 1 Ом
    I19-13 (EFIO) - масса
    		Всегда
    		10 кОм или более
    для моделей с 1AZ-FE
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    I19-13 (EFIO) - A74-11 (IMI)
    		Всегда
    		Менее 1 Ом
    I19-13 (EFIO) - масса
    		Всегда
    		10 кОм или более

    Номинальное напряжение:
    Для моделей с 2AR-FE
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    I19-13 (EFIO) - масса
    		Всегда
    		Менее 1 В
    для моделей с 1AZ-FE
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    I19-13 (EFIO) - масса
    		Всегда
    		Менее 1 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ (ВЫХОД)

  1. Подсоедините разъем ЭБУ электронного ключа зажигания в сборе.

  1. Подсоедините разъем ECM.



  1. С помощью осциллографа проверьте форму сигнала.


    Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b279a постоянная выдача сигналов высокого уровня в линии связи противоугонной системы

    Осциллограмма (для справки):
    Параметр / Устройство
    		Описание
    Номера контактов (обозначения)
    		I19-13 (EFIO) - I19-16 (GND)
    Настройки прибора
    		2 В / дел., 500 мс / дел.
    Условие
    		В течение 3 секунд после запуска двигателя или в течение 3 секунд с момента включения зажигания после отсоединения и подсоединения провода аккумуляторной батареи
    OK:
    Выдается нормальная форма сигнала (см. рис.)

    Обозначения на рисунке
    *a
    		Устройство с подсоединенным жгутом проводов
    (ЭБУ электронного ключа зажигания)
    		*b
    		GND
    *c
    		Осциллограмма
    		*d
    		Высок.
    *e
    		Низк.
    		-
    		-


NG
Перейдите к шагу 4
OK

ЗАМЕНИТЕ ECM (Нажмите здесь)

4.ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ

  1. Замените ЭБУ электронного ключа зажигания в сборе.

    УКАЗАНИЕ:
    См. Бюллетень технического обслуживания

ДАЛЕЕ


5.ЗАРЕГИСТРИРУЙТЕ КЛЮЧ

  1. Зарегистрируйте ключ.

    УКАЗАНИЕ:
    См. Бюллетень технического обслуживания

ДАЛЕЕ


6.ЗАРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАЧИ ДАННЫХ ЭБУ

  1. Зарегистрируйте идентификатор передачи данных ЭБУ.

    УКАЗАНИЕ:
    См. Бюллетень технического обслуживания

ДАЛЕЕ


7.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Удалите коды DTC (Нажмите здесь).

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    DTC B279A не выводится
    		А
    DTC B279A выводится (для моделей с 2AR-FE)
    		B
    Выводится диагностический код неисправности DTC B279A (для моделей с 1AZ-FE)
    		C


B
ЗАМЕНИТЕ ECM (Нажмите здесь)

C
ЗАМЕНИТЕ ECM (Нажмите здесь)
А

КОНЕЦ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ НЕИСПРАВЕН)
