DTC B279A Постоянная выдача сигналов высокого уровня в линии связи противоугонной системы


ОПИСАНИЕ

  1. для моделей без функции обратной связи зуммера системы дистанционной блокировки дверей:
    ECM сохраняет данный код DTC, если в линии передачи данных (IMI - EFIO) между ЕСМ и блоком идентификационного кода (ЭБУ кода иммобилайзера) постоянно действует высокий уровень.
  2. Для моделей с функцией обратной связи зуммера системы дистанционной блокировки дверей:
    ECM сохраняет данный код DTC, если в линии передачи данных (IMI - EFIO) между ЕСМ и ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) постоянно действует высокий уровень.

Код DTC
Условие обнаружения DTC
Неисправный участок
Операция подтверждения вывода DTC
B279A
В линии передачи данных (IMI - EFIO) между ECM и блоком идентификационного кода (ЭБУ кода иммобилайзера)*1 или ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*2 постоянно действует высокий уровень (логика диагностирования за 1 поездку*3).
  1. Жгут проводов или разъем (основной причиной является отсоединение или обрыв жгута проводов)
  2. Блок идентификационного кода (ЭБУ кода иммобилайзера)*1
  3. ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*2
  4. Телефонный приемопередатчик в сборе*4
  5. ECM
Включите зажигание (IG) и подождите 6 с.
  1. *1: для моделей без функции обратной связи зуммера системы дистанционной блокировки дверей
  2. *2: для моделей с функцией обратной связи зуммера системы дистанционной блокировки дверей
  3. *3: выводится только при наличии неисправности.
  4. *4: для моделей с системой блокировки

Состояние автомобиля и аварийный режим работы при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности
Аварийный режим работы при обнаружении неисправности
Двигатель не запускается (первоначальное сгорание происходит, и коленчатый вал двигателя прокручивается, а затем сгорание прекращается)
Двигатель не запускается

Связанные параметры в режимах Data List и Active Test
Код DTC
Режимы Data List и Active Test
B279A
-

СХЕМА СОЕДИНЕНИЙ

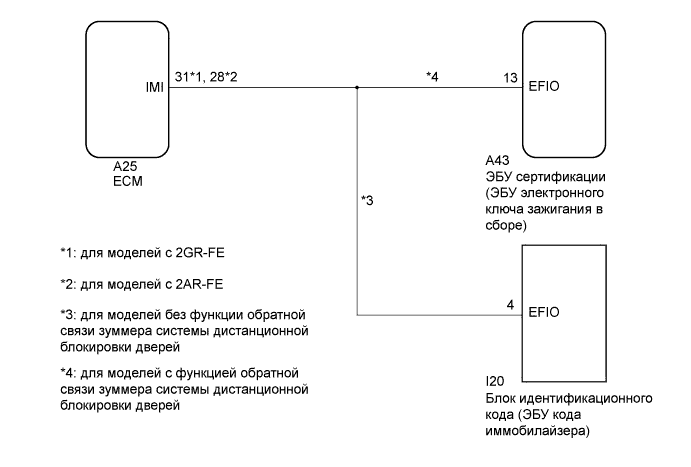

Для моделей без системы блокировки

Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b279a постоянная выдача сигналов высокого уровня в линии связи противоугонной системы

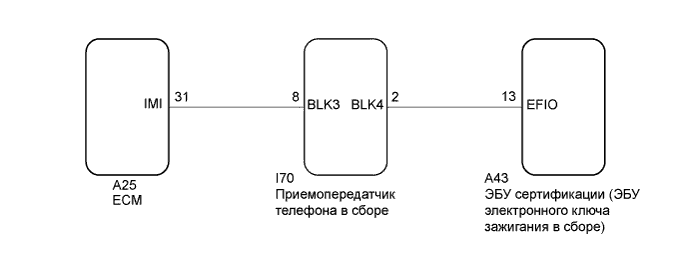

Для моделей с системой блокировки

Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b279a постоянная выдача сигналов высокого уровня в линии связи противоугонной системы


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. В случае замены ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе), блока идентификационного кода (ЭБУ кода иммобилайзера) или телефонного приемопередатчика в сборе* обратитесь к бюллетеню технического обслуживания.
  2. После ремонта выполните операцию подтверждения вывода кодов DTC и убедитесь, что коды DTC не выводятся снова.
  3. В случае замены телефонного приемопередатчика выполните контрактные установки автомобиля.*
  1. *: для моделей с системой блокировки
УКАЗАНИЕ:
Если код DTC B279A и код DTC ЭБУ сертификации (ЭБУ электронного ключа зажигания) выводятся одновременно, в первую очередь выполните поиск неисправностей для кода DTC ЭБУ сертификации (ЭБУ электронного ключа зажигания).
1.УДАЛИТЕ DTC

  1. Сбросьте коды DTC (Нажмите здесь).


ДАЛЕЕ


2.ПРОВЕРЬТЕ DTC

  1. Включите зажигание (IG) и подождите 10 с.

  1. Проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Выводится DTC B279A
    		А
    Помимо DTC B279A выводятся другие DTC
    		B
    УКАЗАНИЕ:
    Если выводятся коды, отличные от DTC B279A, в первую очередь выполните поиск неисправностей для данных DTC.


B
ПЕРЕЙДИТЕ К "ТАБЛИЦЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ" (Нажмите здесь)
А


3.ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ

  1. Выключите зажигание.

  1. Проверьте правильность подключения разъемов к ECM и ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

    OK:
    Разъемы подсоединены должным образом.
    Результат:
    Результат
    		Следующий шаг
    OK (для моделей с системой блокировки)
    		А
    OK (для моделей без системы блокировки)
    		B
    NG
    		C


B
Перейдите к шагу 10

C
ПОДСОЕДИНИТЕ РАЗЪЕМЫ ДОЛЖНЫМ ОБРАЗОМ
А


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM – ТЕЛЕФОННЫЙ ПРИЕМОПЕРЕДАТЧИК В СБОРЕ)

  1. Отсоедините разъем I70 ЭБУ.

  1. Отсоедините разъем А25 ECM.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I70-8 (BLK3) - A25-31 (IMI)
    		Всегда
    		Менее 1 Ом
    A25-31 (IMI) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) - ТЕЛЕФОННЫЙ ПРИЕМОПЕРЕДАТЧИК В СБОРЕ)

  1. Отсоедините разъем A43 ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I70-2 (BLK4) - A43-13 (EFIO)
    		Всегда
    		Менее 1 Ом
    A43-13 (EFIO) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


6.ЗАМЕНИТЬ ПРИЕМОПЕРЕДАТЧИК ТЕЛЕФОНА В СБОРЕ

  1. Временно замените телефонный приемопередатчик в сборе новым или заведомо исправным.

    УКАЗАНИЕ:
    См. бюллетень технического обслуживания.

ДАЛЕЕ


7.ЗАРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАЧИ ДАННЫХ ЭБУ

  1. Зарегистрируйте идентификатор передачи данных ЭБУ.

    УКАЗАНИЕ:
    См. бюллетень технического обслуживания.

ДАЛЕЕ


8.УДАЛИТЕ DTC

  1. Сбросьте коды DTC (Нажмите здесь).


ДАЛЕЕ


9.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Проверьте коды DTC (Нажмите здесь).

    УКАЗАНИЕ:
    Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".
    OK:
    DTC B279A не выводится.


NG
Перейдите к шагу 16
OK

КОНЕЦ (ТЕЛЕФОННЫЙ ПРИЕМОПЕРЕДАТЧИК В СБОРЕ НЕИСПРАВЕН)

10.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА)*3 ИЛИ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)*4 – ECM)

  1. Отсоедините разъем А25 ECM.

  1. Отсоедините разъем I20*3 или A43*4 ЭБУ.

    1. *3: для моделей без функции обратной связи зуммера системы дистанционной блокировки дверей
    2. *4: для моделей с функцией обратной связи зуммера системы дистанционной блокировки дверей

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Для моделей с 2GR-FE
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I20-4 (EFIO) - A25-31 (IMI)*3
    A43-13 (EFIO) - A25-31 (IMI)*4
    		Всегда
    		Менее 1 Ом
    A25-31 (IMI) - масса
    		Всегда
    		10 кОм или более
    Для моделей с 2AR-FE
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I20-4 (EFIO) - A25-28 (IMI)*3
    A43-13 (EFIO) - A25-28 (IMI)*4
    		Всегда
    		Менее 1 Ом
    A25-28 (IMI) - масса
    		Всегда
    		10 кОм или более
    1. *3: для моделей без функции обратной связи зуммера системы дистанционной блокировки дверей
    2. *4: для моделей с функцией обратной связи зуммера системы дистанционной блокировки дверей

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Для моделей с 2GR-FE
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    A25-31 (IMI) - масса
    		Всегда
    		Менее 1 В
    Для моделей с 2AR-FE
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    A25-28 (IMI) - масса
    		Всегда
    		Менее 1 В
    Результат:
    Результат
    		Следующий шаг
    OK (для моделей без функции обратной связи зуммера системы дистанционной блокировки дверей)
    		А
    OK (для моделей с функцией обратной связи зуммера системы дистанционной блокировки дверей)
    		B
    NG
    		C


B
Перейдите к шагу 16

C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А


11.ЗАМЕНИТЕ БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА)

  1. Замените блок идентификационного кода (ЭБУ кода иммобилайзера) новым.

    УКАЗАНИЕ:
    См. бюллетень технического обслуживания.

ДАЛЕЕ


12.ЗАРЕГИСТРИРУЙТЕ ОПОЗНАВАТЕЛЬНЫЕ КОДЫ

  1. Зарегистрируйте коды опознования в блоках ЭБУ.

    УКАЗАНИЕ:
    См. бюллетень технического обслуживания.

ДАЛЕЕ


13.ЗАРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАЧИ ДАННЫХ ЭБУ

  1. Зарегистрируйте идентификатор передачи данных ЭБУ.

    УКАЗАНИЕ:
    См. бюллетень технического обслуживания.

ДАЛЕЕ


14.УДАЛИТЕ DTC

  1. Сбросьте коды DTC (Нажмите здесь).


ДАЛЕЕ


15.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Проверьте коды DTC (Нажмите здесь).

    УКАЗАНИЕ:
    Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".
    OK:
    DTC B279A не выводится.
    Результат:
    Результат
    		Следующий шаг
    OK
    		А
    NG (для моделей с 2GR-FE)
    		B
    NG (для моделей с 2AR-FE)
    		C


B
ЗАМЕНИТЕ ECM (Нажмите здесь)

C
ЗАМЕНИТЕ ECM (Нажмите здесь)
А

КОНЕЦ (БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) НЕИСПРАВЕН)

16.ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

  1. Замените ЭБУ сертификации (ЭБУ электронного ключа зажигания) новым.

    УКАЗАНИЕ:
    См. бюллетень технического обслуживания.

ДАЛЕЕ


17.ЗАРЕГИСТРИРУЙТЕ ОПОЗНАВАТЕЛЬНЫЕ КОДЫ

  1. Зарегистрируйте ключ.

    УКАЗАНИЕ:
    См. бюллетень технического обслуживания.

ДАЛЕЕ


18.ЗАРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАЧИ ДАННЫХ ЭБУ

  1. Зарегистрируйте идентификатор передачи данных ЭБУ.

    УКАЗАНИЕ:
    См. бюллетень технического обслуживания.

ДАЛЕЕ


19.УДАЛИТЕ DTC

  1. Сбросьте коды DTC (Нажмите здесь).


ДАЛЕЕ


20.ПРОВЕРЬТЕ DTC

  1. Проверьте коды DTC (Нажмите здесь).

    УКАЗАНИЕ:
    Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".
    OK:
    DTC B279A не выводится.
    Результат:
    Результат
    		Следующий шаг
    OK
    		А
    NG (для моделей с 2GR-FE)
    		B
    NG (для моделей с 2AR-FE)
    		C


B
ЗАМЕНИТЕ ECM (Нажмите здесь)

C
ЗАМЕНИТЕ ECM (Нажмите здесь)
А

КОНЕЦ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ))
