Выпускной Коллектор -- Снятие |
| 1. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА |
| 2. СНИМИТЕ ПРАВУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ |
| 3. СНИМИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ |
Отсоедините шланг расширительного бачка системы охлаждения.
 |
Выверните 2 болта и снимите расширительный бачок системы охлаждения в сборе.
| 4. СНИМИТЕ КРОНШТЕЙН ОПОРЫ ВЫПУСКНОЙ ТРУБЫ № 1 (с передней стороны) |
Отверните 2 гайки и снимите кронштейн опоры выпускной трубы № 1 (с передней стороны).
 |
| 5. СНИМИТЕ ПЕРЕДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ |
Отсоедините 2 жгута проводов от зажима.
 |
Отсоедините 2 разъема подогреваемого кислородного датчика.
Выверните 2 болта и снимите кронштейн опоры выпускной трубы № 1 (с задней стороны).
 |
Выверните 3 болта, отверните 4 гайки и снимите приемную трубу в сборе.
 |
Снимите 3 прокладки с приемной трубы в сборе.
| 6. СНИМИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (для ряда 1) |

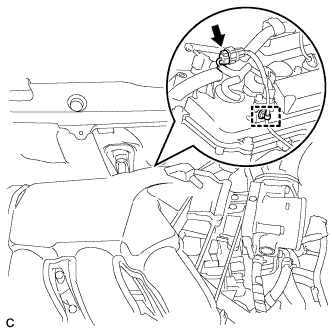

Отсоедините разъем датчика состава топливовоздушной смеси.
 |
Отсоедините зажим жгута проводов.
С помощью SST снимите датчик состава топливовоздушной смеси с правого выпускного коллектора.
- SST
- 09224-00010
 |
| 7. СНИМИТЕ ПРАВЫЙ ВЫПУСКНОЙ КОЛЛЕКТОР В СБОРЕ |
С помощью удлиненной торцевой головки на 12 мм отверните 6 гаек и снимите правый выпускной коллектор в сборе.
 |

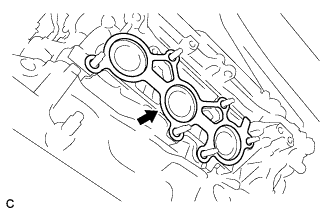

Снимите прокладку с головки блока цилиндров в сборе.
 |
| 8. СНИМИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (для ряда 2) |

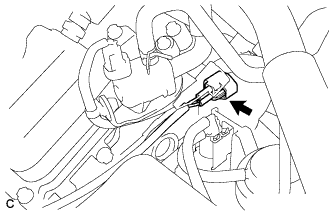

Отсоедините разъем датчика состава топливовоздушной смеси.
 |

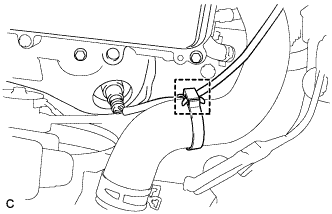

Освободите зажим жгута проводов.
 |

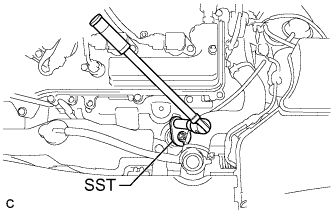

С помощью SST снимите датчик состава топливовоздушной смеси с левого выпускного коллектора.
- SST
- 09224-00010
 |
| 9. СНИМИТЕ ТРУБКУ ЩУПА ПРОВЕРКИ УРОВНЯ МАСЛА № 2 |
Извлеките щуп проверки уровня масла.
 |
Выверните болт и снимите направляющую № 2 щупа проверки уровня масла.
Снимите кольцевое уплотнение с трубки щупа проверки уровня моторного масла № 2.
 |
| 10. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 2 |

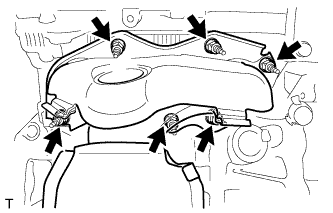

Выверните 3 болта и снимите теплозащитный экран выпускного коллектора № 2.
 |
| 11. СНИМИТЕ ОПОРУ КОЛЛЕКТОРА № 2 |
Выверните болт, отверните гайку и снимите опору коллектора № 2.
 |
| 12. СНИМИТЕ ЛЕВЫЙ ВЫПУСКНОЙ КОЛЛЕКТОР В СБОРЕ |

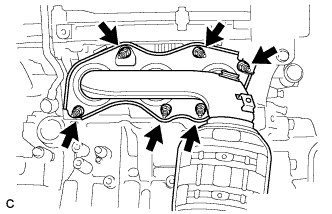

С помощью удлиненной торцевой головки на 12 мм отверните 6 гаек и снимите левый выпускной коллектор в сборе.
 |

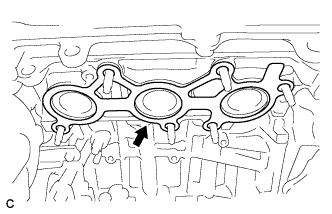

Снимите прокладку с головки блока цилиндров в сборе.
 |
