DTC B2410 Нарушение связи с левым электродвигателем устройства поворота фар

DTC B2411 Нарушение связи с правым электродвигателем устройства поворота фар


ОПИСАНИЕ

Данные коды DTC сохраняются, когда ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе) регистрирует ошибки обмена данными с электродвигателем устройства поворота фар.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2410
ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе) зарегистрировал ошибки обмена данными с левым электродвигателем устройства поворота фар.
  1. Левый электродвигатель устройства поворота фар
  2. Жгут или разъем
  3. ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе)
B2411
ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе) зарегистрировал ошибки обмена данными с правым электродвигателем устройства поворота фар.
  1. Правый электродвигатель устройства поворота фар
  2. Жгут или разъем
  3. ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе)

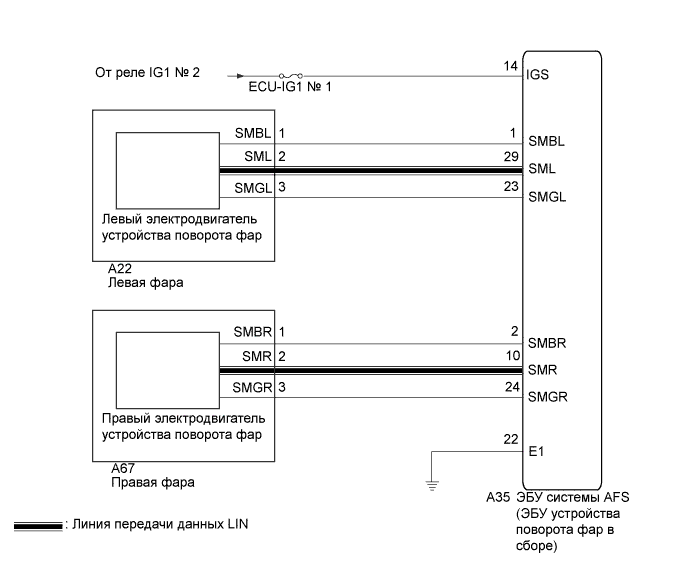

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения. dtc b2410 нарушение связи с левым электродвигателем устройства поворота фар


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
1.ПРОВЕРЬТЕ DTC

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Проверьте коды DTC (Нажмите здесь).

    OK:
    Коды DTC B2410 и B2411 не выводятся.


NG
Перейдите к шагу 2
OK

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

2.ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ - ЭБУ СИСТЕМЫ AFS (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР В СБОРЕ))


    Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения. dtc b2410 нарушение связи с левым электродвигателем устройства поворота фар

  1. Отсоедините разъем A35 ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия

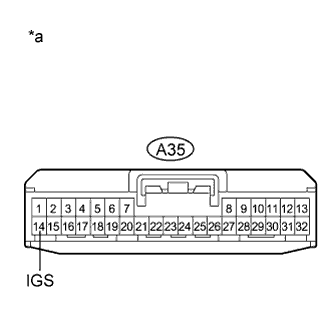

    A35-14 (IGS) - масса
    		Зажигание включено
    		11 - 14 В
    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе))


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ AFS (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР В СБОРЕ - МАССА))


    Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения. dtc b2410 нарушение связи с левым электродвигателем устройства поворота фар

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия

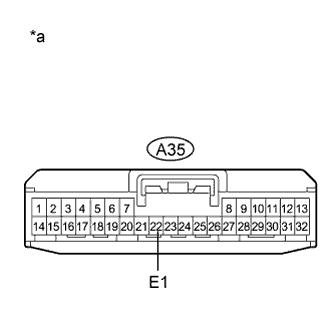

    A35-22 (E1) - масса
    		Всегда
    		Менее 1 Ом
    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе))


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ AFS (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР) - ФАРА)

  1. Отсоедините разъем левой или правой фары.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Левая сторона (B2410)
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    A35-1 (SMBL) - A22-1 (SMBL)
    		Всегда
    		Менее 1 Ом
    A35-29 (SML) - A22-2 (SML)
    		Всегда
    		Менее 1 Ом
    A35-23 (SMGL) - A22-3 (SMGL)
    		Всегда
    		Менее 1 Ом
    A35-1 (SMBL) - масса
    		Всегда
    		10 кОм или более
    A35-29 (SML) - масса
    		Всегда
    		10 кОм или более
    A35-23 (SMGL) - масса
    		Всегда
    		10 кОм или более
    Правая сторона (B2411)
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    A35-2 (SMBR) - A67-1 (SMBR)
    		Всегда
    		Менее 1 Ом
    A35-10 (SMR) - A67-2 (SMR)
    		Всегда
    		Менее 1 Ом
    A35-24 (SMGR) - A67-3 (SMGR)
    		Всегда
    		Менее 1 Ом
    A35-2 (SMBR) - масса
    		Всегда
    		10 кОм или более
    A35-10 (SMR) - масса
    		Всегда
    		10 кОм или более
    A35-24 (SMGR) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ AFS (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР В СБОРЕ)


    Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения. dtc b2410 нарушение связи с левым электродвигателем устройства поворота фар

  1. Подсоедините разъем A35 ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Левая сторона (B2410)
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    A35-1 (SMBL) - A35-23 (SMGL)
    		Зажигание выключено
    		Менее 1 В
    Зажигание включено
    		11-14 В
    Правая сторона (B2411)
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    A35-2 (SMBR) - A35-24 (SMGR)
    		Зажигание выключено
    		Менее 1 В
    Зажигание включено
    		11-14 В

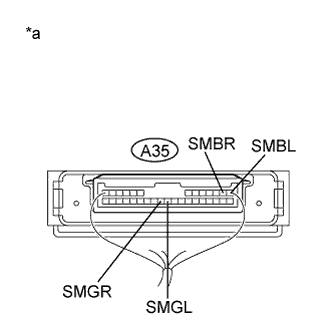

    Обозначения на рисунке
    *a
    		Устройство с подсоединенным жгутом проводов
    (ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе))


NG
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ AFS (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР В СБОРЕ) (Нажмите здесь)
OK


6.ПРОВЕРИТЬ ФАРУ В СБОРЕ (ЭЛЕКТРОДВИГАТЕЛЬ УСТРОЙСТВА ПОВОРОТА ФАР)

  1. Замените фару в сборе новой или заведмо исправной (Нажмите здесь).

  1. Проверьте коды DTC (Нажмите здесь).

    OK:
    Коды DTC B2410 и B2411 не выводятся.


NG
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ AFS (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР В СБОРЕ) (Нажмите здесь)
OK

КОНЕЦ (ЭЛЕКТРОДВИГАТЕЛЬ УСТРОЙСТВА ПОВОРОТА ФАР НЕИСПРАВЕН)
