Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Окна Стекла. Camry ASV50 GSV50 ACV51
Электродвигатель Стеклоподъемника Передней Двери -- Проверка |
| 1. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ ЛЕВОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
Подайте на контакт 2(B) разъема положительное (+) напряжение аккумуляторной батареи.
- ПРИМЕЧАНИЕ:
- Во избежание повреждения импульсного датчика внутри электродвигателя подавать положительное (+) напряжение допускается только на контакт 2(B).
 |
Подсоедините вывод, соединенный с массой, к контактам 1 (GND) и 7 (DOWN) или 10 (UP) разъема.
Убедитесь, что шестерня электродвигателя вращается плавно, как описано ниже:
- OK:
Условия измерений Заданные условия - Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 2 (В), а отрицательный (-) вывод аккумуляторной батареи - к контакту 1 (GND) и не отсоединяйте их в течение не менее 3 с.
- При соединенных контактах 2 (B) и 1 (GND) подсоедините отрицательный (-) вывод аккумуляторной батареи к контакту 10 (UP).
- Отсоедините и подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 10 (UP) в течение 1 секунды.
Шестерня электродвигателя вращается по часовой стрелке - Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 2(В), а отрицательный (-) вывод аккумуляторной батареи – к контакту 1(GND), и не отсоединяйте их в течение не менее 3 с.
- При соединенных контактах 2 (B) и 1 (GND) подсоедините отрицательный (-) вывод аккумуляторной батареи к контакту 7 (DOWN).
- Отсоедините и подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 7 (DOWN) в течение 1 секунды.
Шестерня электродвигателя вращается против часовой стрелки - Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 2 (В), а отрицательный (-) вывод аккумуляторной батареи - к контакту 1 (GND) и не отсоединяйте их в течение не менее 3 с.

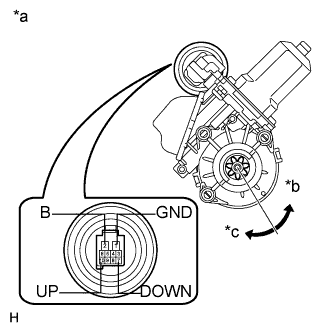

Обозначения на рисунке *a Устройство с отсоединенным жгутом проводов
(электродвигатель левого стеклоподъемника в сборе)*b Против часовой стрелки *c По часовой стрелке - Если результат не соответствует требованиям, замените электродвигатель механизма стеклоподъемника левой двери.
- ПРЕДОСТЕРЕЖЕНИЕ:
- После установки электродвигателя стеклоподъемника и механизма стеклоподъемника на дверь необходимо перенастроить электродвигатель стеклоподъемника (инициализировать импульсный датчик).
| 2. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ ПРАВОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
Подайте на контакт 2(B) разъема положительное (+) напряжение аккумуляторной батареи.
- ПРИМЕЧАНИЕ:
- Во избежание повреждения импульсного датчика внутри электродвигателя подавать положительное (+) напряжение допускается только на контакт 2(B).
 |
Подсоедините вывод, соединенный с массой, к контактам 1 (GND) и 7 (DOWN) или 10 (UP) разъема.
Убедитесь, что шестерня электродвигателя вращается плавно, как описано ниже:
- OK:
Условия измерений Заданные условия - Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 2(В), а отрицательный (-) вывод аккумуляторной батареи – к контакту 1(GND), и не отсоединяйте их в течение не менее 3 с.
- При соединенных контактах 2 (B) и 1 (GND) подсоедините отрицательный (-) вывод аккумуляторной батареи к контакту 10 (UP).
- Отсоедините и подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 10 (UP) в течение 1 секунды.
Шестерня электродвигателя вращается против часовой стрелки - Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 2 (В), а отрицательный (-) вывод аккумуляторной батареи - к контакту 1 (GND) и не отсоединяйте их в течение не менее 3 с.
- При соединенных контактах 2 (B) и 1 (GND) подсоедините отрицательный (-) вывод аккумуляторной батареи к контакту 7 (DOWN).
- Отсоедините и подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 7 (DOWN) в течение 1 секунды.
Шестерня электродвигателя вращается по часовой стрелке - Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 2(В), а отрицательный (-) вывод аккумуляторной батареи – к контакту 1(GND), и не отсоединяйте их в течение не менее 3 с.

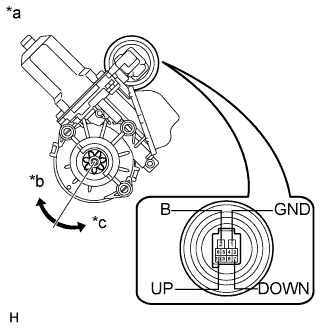

Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
(электродвигатель правого стеклоподъемника в сборе)*b По часовой стрелке *c Против часовой стрелки - Если результат не соответствует требованиям, замените электродвигатель механизма стеклоподъемника правой двери.
- ПРЕДОСТЕРЕЖЕНИЕ:
- После установки электродвигателя стеклоподъемника и механизма стеклоподъемника на дверь необходимо перенастроить электродвигатель стеклоподъемника (инициализировать импульсный датчик).
