Переключатель Электрического Стеклоподъемника Двери Переднего Пассажира -- Проверка |
| 1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
Проверьте работу переключателя.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия 6 (UP) - 1 (GND) Положение "автоматический подъем" или "подъем" Менее 1 Ом 7 (DOWN) - 1 (GND) Положение "автоматическое опускание" или "опускание" Менее 1 Ом 8 (AUTO) - 1 (GND) Положение "автоматический подъем" или "автоматическое опускание" Менее 1 Ом 6 (UP) - 1 (GND) Разблокировано 10 кОм или более 7 (DOWN) - 1 (GND) Разблокировано 10 кОм или более 8 (AUTO) - 1 (GND) Разблокировано 10 кОм или более

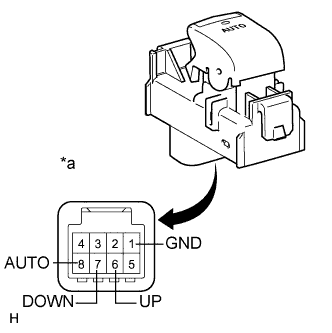

Если результат не соответствует требованиям, замените переключатель электрического стеклоподъемника в сборе.Обозначения на рисунке *a Устройство с отсоединенным жгутом проводов
(переключатель электрического стеклоподъемника в сборе)
 |
Проверьте, горит ли светодиод.
Подайте напряжение аккумуляторной батареи на переключатель электрического стеклоподъемника в сборе и убедитесь, что светодиод горит.
- OK:
Условия измерений Заданные условия Положительный (+) вывод аккумуляторной батареи → контакт 4 (LED)
Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (GND)Светодиод горит

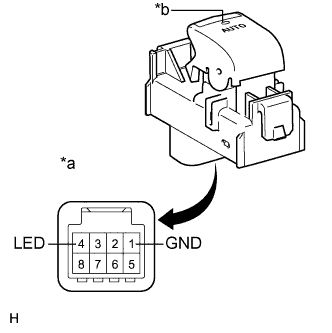

Если результат не соответствует требованиям, замените переключатель электрического стеклоподъемника в сборе.Обозначения на рисунке *a Устройство с отсоединенным жгутом проводов
(переключатель электрического стеклоподъемника в сборе)*b Светодиод
 |
