  1. ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

Главный Выключатель Электрических Стеклоподъемников -- Проверка



1. ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ


    Camry ASV50 GSV50 ACV51.Окна Стекла.Система Управления Электрическими Стеклоподъемниками.Главный выключатель электрических стеклоподъемников проверка

  1. Проверьте, горит ли светодиод.

    1. Подайте напряжение аккумуляторной батареи на главный переключатель сети мультиплексной связи и убедитесь, что светодиод включается.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 18 (LED)
      Отрицательный (-) вывод аккумуляторной батареи → контакт 12 (GND)
      		Светодиод горит

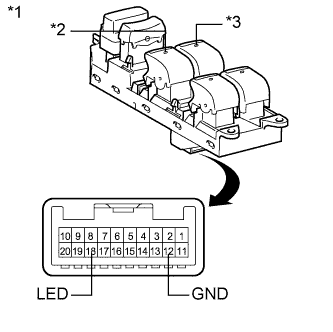

      Обозначения на рисунке
      *1
      		Устройство с неподсоединенным жгутом проводов
      (к главному переключателю сети мультиплексной связи в сборе)
      *2
      		Светодиод (для моделей с левосторонним рулевым управлением)
      *3
      		Светодиод (для моделей с правосторонним рулевым управлением)
      Если результат проверки не отвечает требованиям, замените главный переключатель сети мультиплексной связи в сборе.
