  1. СНИМИТЕ ВПУСКНОЙ КОЛЛЕКТОР

  2. СНИМИТЕ ПРИВОД КЛАПАНА УПРАВЛЕНИЯ ЗАБОРОМ ВОЗДУХА (для клапана управления перемешиванием)

Привод Клапана Управления Забором Воздуха (Для Клапана Управления Опрокидыванием) -- Снятие



1. СНИМИТЕ ВПУСКНОЙ КОЛЛЕКТОР
(Нажмите здесь)


2. СНИМИТЕ ПРИВОД КЛАПАНА УПРАВЛЕНИЯ ЗАБОРОМ ВОЗДУХА (для клапана управления перемешиванием)


    Camry ASV50 GSV50 ACV51

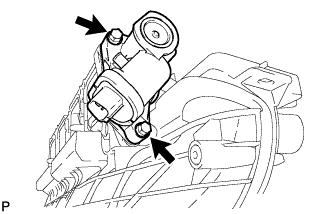

  1. Выверните 2 болта и снимите привод клапана управления забором воздуха и прокладку с впускного коллектора.

    ПРИМЕЧАНИЕ:

    1. Camry ASV50 GSV50 ACV51

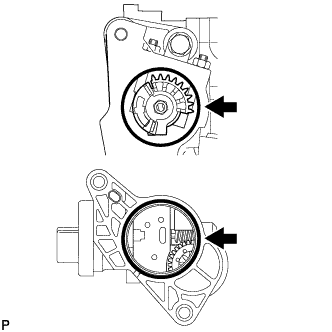

      Примите меры, чтобы исключить попадание посторонних частиц, например воды, масла, песка или частиц железа, в камеру шестерни или привод в местах, отмеченных на рисунке окружностями.

    2. Camry ASV50 GSV50 ACV51

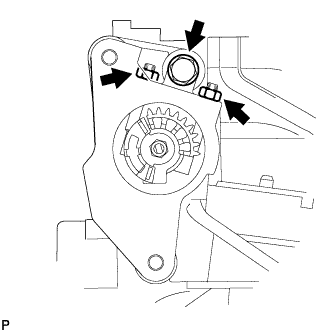

      Не выворачивайте болт, не отворачивайте 2 гайки, показанные на рисунке, и не ослабляйте их.
