  1. УСТАНОВИТЕ ПРИВОД КЛАПАНА УПРАВЛЕНИЯ ЗАБОРОМ ВОЗДУХА (для клапана управления перемешиванием)

  2. УСТАНОВИТЕ ВПУСКНОЙ КОЛЛЕКТОР

Привод Клапана Управления Забором Воздуха (Для Клапана Управления Опрокидыванием) -- Установка



1. УСТАНОВИТЕ ПРИВОД КЛАПАНА УПРАВЛЕНИЯ ЗАБОРОМ ВОЗДУХА (для клапана управления перемешиванием)
ПРИМЕЧАНИЕ:

  1. Camry ASV50 GSV50 ACV51

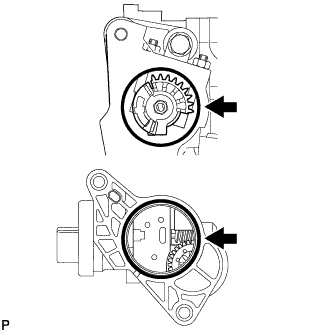

    Примите меры, чтобы исключить попадание посторонних частиц, например воды, масла, песка или частиц железа, в камеру шестерни или привод в местах, отмеченных на рисунке окружностями.

  2. Camry ASV50 GSV50 ACV51

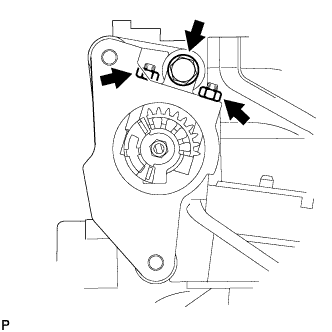

    Не выворачивайте болт, не отворачивайте 2 гайки, показанные на рисунке, и не ослабляйте их.


    Camry ASV50 GSV50 ACV51.Системы Впуска И Выпуска Отработавших Газов Двигателя 2Ar-Fe.Система Впуска.Привод клапана управления забором воздуха (для клапана управления опрокидыванием) установка

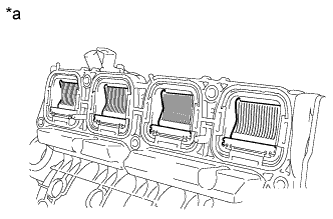

  1. Проверьте клапаны управления перемешиванием.

    Обозначения на рисунке
    *a
    		Состояние: Закрыто
    УКАЗАНИЕ:
    Если клапаны управления перемешиванием не закрыты, закройте их вручную.


    Camry ASV50 GSV50 ACV51.Системы Впуска И Выпуска Отработавших Газов Двигателя 2Ar-Fe.Система Впуска.Привод клапана управления забором воздуха (для клапана управления опрокидыванием) установка

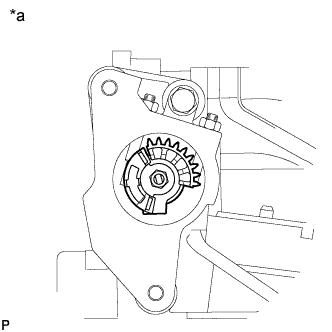

  1. Убедитесь, что шестерня каждого клапана управления перемешиванием находится в положении, показанном на рисунке.

    Обозначения на рисунке
    *a
    		Состояние: Закрыто
    УКАЗАНИЕ:
    Поверните шестерню по часовой стрелке до ее соприкосновения с упором.

  1. Установите новую прокладку на привод клапана управления впуском воздуха.

  1. Установите привод клапана управления забором воздуха во впускной коллектор и закрепите его 2 болтами.

    Момент затяжки:
    6,0 N*m{61 kgf*cm, 53 in.*lbf}
    ПРИМЕЧАНИЕ:
    1. Если при установке привода к шестерне прикладывается чрезмерное усилие в направлении вращения, клапаны и привод могут получить повреждения.
    2. После установки привода убедитесь, что края клапанов не выступают над поверхностью, на которую устанавливается впускной коллектор. Если клапаны выступают, снимите привод и установите его заново.


2. УСТАНОВИТЕ ВПУСКНОЙ КОЛЛЕКТОР
(Нажмите здесь).
